Kuinka erottaa LCD -näytön joustavan kaapelin laatu

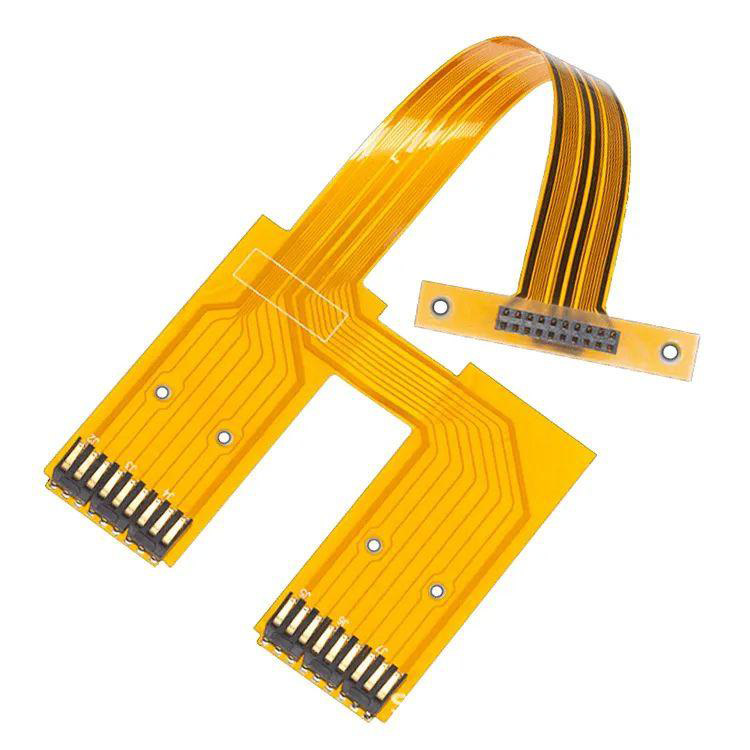

     Asiakkaat kysyvät usein, kuinka erottaa LCD -näytön joustavien kaapeleiden laatu. Ensinnäkin meidän on tiedettävä, mitkä ovat joustavat kaapelit. Joustavia kaapeleita kutsutaan myös joustaviksi litteiksi kaapeliksi (FFC). Niitä käytetään pääasiassa LCD -näytöiden ja muiden piirilevyjen kytkemiseen signaalien tai virran lähettämiseen. Laatu vaikuttaa suoraan näyttövaikutukseen ja vakauteen.

      Jos asiakkaat kohtaavat näytön näyttöongelmat ja haluavat tarkistaa, johtuuko ne joustavista kaapelista, he voivat tarkistaa seuraavista näkökohdista, mukaan lukien ulkonäkö, materiaali, prosessi ja toiminnallinen testaus:

On huomattava, että näyttönäyttö ei välttämättä näytä normaalisti, ei itse joustavan kaapelin takia, vaan rajapinnan hapettumisen tai emolevyn ongelmien vuoksi, mutta joustava kaapeli on helpoin tarkistaa yhdistävänä komponenttina. Siksi ongelmien erottamisessa useita tekijöitä tulisi pitää kattavasti, etkä voi vain tarkastella yhtä pistettä.

A. Ulkonäkötarkastus: FPC: n laadun alustava arviointi

1. Pinnan eheys

· Korkealaatuinen joustava kaapeli: sileä ja litteä pinta, ilman naarmuja, halkeamia, sisennyksiä tai rypyt (etenkin reunoilla ja taitoksissa).

· Huonolaatuinen joustava kaapeli: Pinnan kuorinta voi olla ilmeisiä naarmuja, huonon tuotantoprosessin vuoksi (helppo piilottaa lika tai rikkoutuminen).

2. kulta sormi (kosketuspää)

Kulta sormi on avainosa joustavan kaapelin ja rajapinnan välisestä yhteydestä, mikä vaikuttaa suoraan kosketuksen suorituskykyyn:

· Korkea laatu: Kulta sormella on tasainen väri (kirkas kulta), pinnalla ei ole oksidikerrosta (ei mustaa tai valkoista), ei naarmuja tai muodonmuutoksia ja siistiä reunoja.

· Huono laatu: Kulta sormi voi olla tumma, hapettunut (musta/valkoinen), naarmuuntunut tai reuna voi olla karkea huonon muotin tarkkuuden vuoksi (helppo takertua tai huono kosketus, kun se asetetaan rajapintaan).

3. Kaapelin rungon joustavuus ja vahvuus

Joustavan kaapelin on otettava huomioon sekä "pehmeys" että "sitkeys", eikä sitä ole helppo rikkoa toistuvan taivutuksen jälkeen:

· Korkea laatu: Kaapelin runko voi luonnollisesti palautua, kun se on taitettu varovasti käsin (väkivallaton taivutus) ilman ilmeisiä ryppyjä; Kapellimestarilla (sisäinen kuparilanka) ei ole rikkoutuvaa ääntä venytettäessä.

· Huono laatu: Voi olla liian jäykkä (eristyskerros on liian paksu) tai liian pehmeä (johdin on liian ohut) ja voi rikkoa tai rikkoutua taivutuksensa jälkeen useita kertoja (eristyskerros ja johdin on erotettu).

B. Materiaali ja prosessi: Määrittää kestävyyden ja signaalin lähetyksen

1. Eristyskerros ja kerrosmateriaali

Eristyskerroksen (johtimen käärettäessä oleva ulkokerros) materiaali ja peitekerros (pinnoite kullan sormen suojaamiseksi) joustavan kaapelin suoraan vaikuttaa lämpötilankestävyyteen ja korroosionkestävyyteen:

· Korkea laatu: Yleensä PET (polyesteri) tai korkean lämpötilankestävää PVC: tä käytetään voimakkaan lämpötilankestävyyden (-40 ℃ ~ 125 ℃) ja kemiallisen korroosionkestävyyden kanssa;

· Huono laatu: Voi käyttää kierrätettyä muovia tai halpoja PVC: tä, huonolla lämpötilankestävyydellä (pehmeneminen ja muodonmuutos korkeassa lämpötilassa).

2. kapellimateriaali ja rakenne

Johtimet ovat enimmäkseen kuparikalvoa tai tinaattua kuparilankaa, mikä vaikuttaa suoraan johtavuuteen ja hapettumiskestävyyteen:

· Korkea laatu: Johdin on erittäin puhdas elektrolyyttinen kupari (≥99,9%), tinattu tasaisesti (kohtalainen paksuus), eikä siinä ole hapettumispisteitä; Poikkileikkauspinta-ala täyttää standardin (kuten 0,1 mm², 0,15 mm² jne.), Ja vastusarvo on alhainen (voidaan varmistaa mittaamalla resistenssi monimittarilla).

· Huono laatu: Kierrätettyä kuparia tai epäpuhtaista kuparia voidaan käyttää, tinaava kerros on ohut ja epätasainen (paikallinen kuparialtistus on helppo hapettua), johdin on liian ohut (riittämätön poikkileikkauspinta-ala) ja vastusarvo on korkea (aiheuttaen signaalin vaimenemista tai riittämätöntä virtalähdettä).

3. Kiertoprosessi (kokoonpano liittimellä)

Jos joustava kaapeli on puristettu liittimellä (kuten FPC -liitin), puristuslaadun on tarkistettava:

· Korkea laatu: Kierto on tiukka, kapellimestari on täysin kosketuksessa liitintappien kanssa (ei dislokaatiota tai löysyyttä), eristyskerros on katkaistu tarkasti (ei jäännöskinnitteitä) ja kokonaisyhteys.

· Heikko laatu: Löysä puristus (riittämätön kosketus johtimen ja PIN -koodin välillä), jäännöseristyskerros (mahdollinen oikosulku) tai puristamisasento (aiheuttaen joidenkin tappien epäonnistumisen).

C. Funktionaalinen testi: Varmista todellinen suorituskyky

Pelkästään ulkonäön ja materiaalin arviointi ei välttämättä riitä, ja todellista testivahvistusta vaaditaan:

1. Jatkuvuustesti (yleismittari)

Käytä monimittarin vastusaluetta (äänimerkki) mitataksesi kullorormia ja joustavan kaapelin molemmissa päissä vastaavia kullorormia:

· Hyvä laatu: Kaikkien suoritettavien tapien tulisi olla piippaus (vastus ≤ muutama ohmi); Tappeja, joilla ei ole yhteysvaatimuksia, ei tule suorittaa (ääretön).

· Huono laatu: Piiririkko voi olla (tietyllä nastalla ei ole piippausta), oikosulku (merkityksettömien tappien johtaminen) tai epänormaali vastusarvo (kuten> 10Ω, mikä johtaa signaalin vaimennukseen).

2. Signaalin lähetystesti (korvausmenetelmä)

Jos LCD-näytöllä on ongelmia, kuten näytön melu, vilkkuminen, musta näyttö jne., Se voidaan korvata tunnetulla korkealaatuisella pehmeällä kaapelilla:

· Normaali näyttö vaihdon jälkeen → Alkuperäinen pehmeä kaapeli voi olla vaurioitunut tai huonolaatuinen;

· Vielä epänormaali vaihdon jälkeen → ongelma voi olla näytöllä, emolevyllä tai rajapinnalla.

3. Kestävyystesti (pitkäaikainen havainto)

Korkean taajuuden käytön skenaarioissa (kuten matkapuhelimissa, näytöissä) voidaan havaita pehmeän kaapelin suorituskyky toistuvan kytkemisen ja irrottamisen ja taivutuksen jälkeen:

· Korkea laatu: Ei huonoa kontaktia tai rikkoutumista useiden kuukausien käytön jälkeen;

· Heikkolaatu: Kulta sormen hapettuminen, kaapelin rungon rikkoutuminen tai signaalin epävakaus lyhyessä ajassa (kuten 1 ~ 2 viikkoa).

      Yllä olevien tuomioiden perusteella korkealaatuisten pehmeiden kaapeleiden on täytettävä seuraavat vaatimukset: Ei vaurioita ulkonäölle, kirkkaat kulta sormet ilman hapettumista, lämmönkestäviä ja korroosioiden kestäviä materiaaleja, hyvää johtimen johtamista ja tarkkaa puristusprosessia. Jos näyttö on epänormaali, anna etusija pehmeän kaapelin (erityisesti kulta sormet ja taivutus) tarkistaminen, jotka voidaan varmistaa nopeasti vaihtomenetelmällä ja yleismittarikokeella. Shenzhen Hongjia -teknologia keskittyy 1,14 tuuman 12 tuuman LCD-näytöiden tutkimukseen, tuotantoon ja myyntiin ja kosketusnäytöihin 12 vuoden kokemuksella. Käyttämämme FPC: t ovat erittäin luotettavia, resistenttejä hapettumiselle ja niillä on hyvä joustavuus. Laajennuskukkorormien kultapitoisuus on 1,5-2,0 μ, joka sopii sotilasalalle, instrumentteihin ja laitteisiin, kulutuselektroniikkaan ja muihin tuotteisiin. Olemme palvelleet monia Fortune 500 -yrityksiä ja olemme saaneet kiitosta asiakkailta. Tuotteidemme on suoritettava 12 tarkastusprosessia saapuvista materiaaleista lähetykseen, jotta asiakkailla ei ole hätää.
