Onko parempi käyttää B TO B -liitintä tai kultasormipistoketta joustaviin näyttökaapeleihin?

       Monet asiakkaat kohtaavat tämän ongelman valitessaan näyttöä: joissakin joustavissa näyttökaapeleissa käytetään B2B-liittimiä, kun taas toisissa käytetään suoria kultasormiliittimiä. He ovat epävarmoja kumpi valita. Shenzhen Hongjia Technology Engineering tarjoaa yksinkertaisen analyysin täällä:

1. Liitinratkaisu

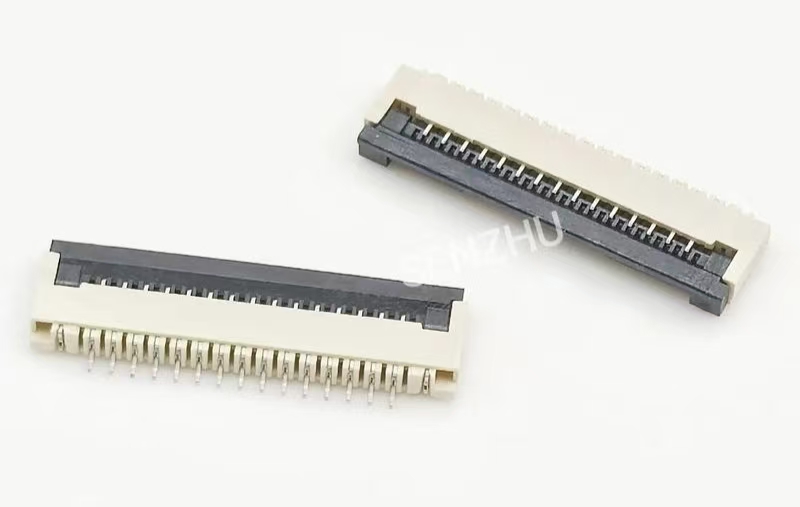

Tämä menetelmä vaatii erillisen liittimen (yleensä ZIF- tai LIF-liittimen), joka on juotettu emolevyyn. Joustava piirilevy työnnetään suoraan tähän liittimeen ja kiinnitetään lukitusvivulla.

· Edut:

· Korkea luotettavuus: Mekaaninen lukitusmekanismi varmistaa vahvan liitoksen, joka kestää tehokkaasti tärinää ja iskuja ja tarjoaa vakaan kosketusvastuksen.

· Helppo kokoaminen ja korjaus: Helppo kuljettajien käyttää, suuri kohdistustoleranssi. Jos näyttö tai kaapeli on vaurioitunut, lukitusmekanismi voidaan helposti avata vaihtoa varten vahingoittamatta emolevyä.

· Liitäntäsuojaus: Liitin toimii "uhrauksena", sillä kuluminen tapahtuu ensisijaisesti itse liittimessä, kun taas emolevyn juotostyynyt ovat suojattuja. Liittimen vaihtaminen on paljon halvempaa kuin emolevyn korjaaminen.

• Haitat:

• Tilankäyttö: Itse liittimellä on tietty korkeus, mikä on haaste äärimmäiseen ohuuuteen ja keveyteen tähtääville malleille.

• Korkeammat kustannukset: Nostaa liittimen materiaalikustannuksia.

• Monimutkainen rakenne: Vaatii tilaa ja korkeutta liittimelle emolevyn asettelun sisällä.

2. Suora kultasormi -ratkaisu

Tällä menetelmällä FPC-kaapelin kultaiset sormet (paljaat kullatut pehmusteet) työnnetään suoraan vastaaviin emolevyn jousiin tai koloihin luottaen ulkoisten rakenteiden (kuten metallisuojusten, ruuvien tai muovikehysten) paineeseen kontaktin ylläpitämiseksi.

• Edut:

• Äärimmäinen ohuus ja keveys: Eliminoi liittimen korkeuden, joten se on ensisijainen ratkaisu erittäin ohuiden mallien saavuttamiseen.

• Alhaiset kustannukset: Poistaa liittimen, mikä vähentää merkittävästi massatuotannon kustannuksia.

• Yksinkertainen rakenne: Yksinkertaistaa emolevyn asettelua.

• Haitat:

• Korkea luotettavuusriski: Koskettimen laatu riippuu täysin käytetyn ulkoisen paineen tasaisuudesta ja kestävyydestä. Pitkän käytön jälkeen paine voi löystyä, mikä johtaa huonoon kosketukseen. Myös tärinä ja pudotukset voivat helposti vaikuttaa liitäntään.

• Vaikea koota: Kohdistus vaatii äärimmäistä tarkkuutta, tyypillisesti automatisoitua laitteistoa. Manuaalinen käyttö on vaikeaa ja altis vaurioittaa kultasormia kohdistusvirheiden vuoksi.

• Melkein mahdoton korjata: Muutaman lisäyksen ja poiston jälkeen kultasormet voivat kulua tai vaurioitua. Korjauksen aikana kaapelista suoraan vetäminen voi helposti saada kultasormet irrottamaan tai vääntämään emolevyn koskettimia, mikä johtaa pysyviin vaurioihin.

3. Joten miten meidän pitäisi valita?

• Valitse liitin, jos:

• Tuotteella on korkeat luotettavuusvaatimukset ja sen on kestettävä tietyt tärinä- ja iskuympäristöt (esim. autojen näytöt, teollisuuslaitteet).

• Tuotteen on oltava helppo valmistaa ja korjata (esim. tavalliset kannettavat tietokoneet, näytöt).

• Perinteiset kulutuselektroniikkatuotteet, joissa sisätilaa ei ole kovin rajoitettu.

• Valitse suora kultainen sormipistoke, jos:

• Ohuus ja keveys ovat tärkeimpiä prioriteetteja, ja jonkin verran huollettavuutta ja kokoamisen helppoutta voidaan hyväksyä (esim. sisäiset liitännät huippuohuissa kannettavissa tietokoneissa ja tableteissa).

• Erittäin kustannusherkät ja valtavia tuotantomääriä vaativat korkean tarkkuuden automatisoidut laitteet takaavat korkean kokoonpanotuoton.

• Suunniteltu "kertakäyttöiseksi", joten sitä ei tarvitse juurikaan purkaa asennuksen jälkeen (esim. monien matkapuhelimien näytön kaapeliliitännät).

     Nykypäivän kulutuselektroniikkateollisuudessa molempia tekniikoita käytetään laajalti, ja ne esiintyvät usein samassa laitteessa. Esimerkiksi erittäin ohuessa kannettavassa pääliitännässä emolevyn ja näytön välillä saatetaan käyttää suoria kultasormiliittimiä ohuuden vuoksi, kun taas emolevyn ja komponenttien, kuten kosketuslevyn ja näppäimistön, välisissä liitännöissä voidaan käyttää perinteisiä liittimiä. Jos luotettavuus ja huollettavuus ovat tärkeämpiä kuin millimetrin paksuuden säästäminen, liittimet ovat luotettavampi ja kypsempi valinta. Jos rakennat erittäin ohutta, kustannusherkkää uutta tuotetta, jossa on erittäin tarkka automatisoitu tuotantolinja, sinun tulee harkita tarkkaan suoraa kultasormiliitinratkaisua.
