Sovellusskenaarioiden analyysi 7 tuuman IPS-vaakanäytölle, jossa on 1024×600 resoluutio, MIPI 2-kanavainen, 24-PIN kapasitiivinen kosketusnäyttö

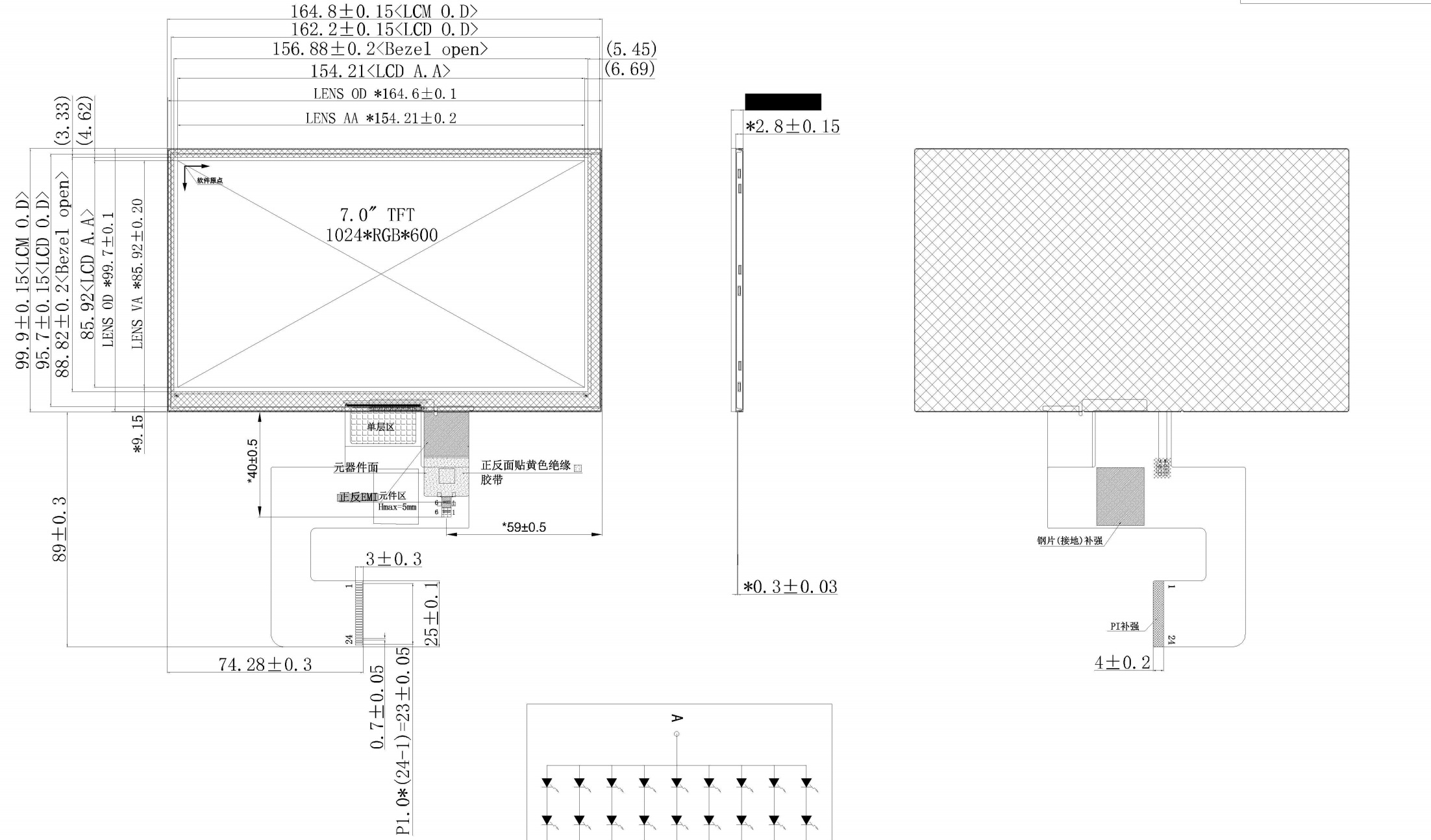

       7 tuuman TFT-vaakanäytöissä on yleensä 1024*600 resoluutio ja 4-kanavainen MIPI-liitäntä. 2-kanavaiset LCD-näytöt ovat harvinaisia, ja ne, joissa on integroitu kapasitiivinen kosketusnäytön kaapeli LCD-näytön kaapeliin, ovat vielä harvinaisempia, mikä lisää laitteistoinsinöörien työtaakkaa. Shenzhen Hongjia Technologyn insinöörit ovat onnistuneesti tuottaneet 7 tuuman IPS-maisemanäytöt, joissa on 1024*600 resoluutio, 2-kanavainen MIPI-liitäntä ja kapasitiivinen kosketusnäyttö. 24-PIN-liitin yhdistää kosketusnäytön ja näytön signaalit yhdellä kaapeliliitännällä asiakkaan suunnittelun helpottamiseksi.

       7 tuumaa, 1024 × 600 (noin 15:9 kuvasuhde, lähes 16:9). Tämä on tyypillinen lähtötason ja keskitason näyttöspesifikaatio, kustannustehokas ja pystyy vastaamaan useimpiin graafisen käyttöliittymän näyttötarpeisiin, mutta sen pikselitiheys (noin 169 PPI) ei ole yhtä korkea kuin korkeamman resoluution näytöissä. IPS (In-Plane Switching) tarjoaa etuja, kuten laajat katselukulmat, hyvän värintoiston ja korkean yhtenäisyyden. Katselukulmasta riippumatta värin ja kirkkauden vaimennus on minimaalista, joten se sopii erinomaisesti sovelluksiin, jotka vaativat useita katsojia tai käyttöä eri näkökulmista (kuten teollisuusohjaus, älykkäät kodin ohjausjärjestelmät ja kannettavat laitteet).

Edut ja sovellettavat skenaariot:

1. Kustannus-suorituskyky tasapaino: Tämä yhdistelmä tarjoaa erinomaisen arvon. IPS tarjoaa erinomaisen katselukokemuksen, kun taas MIPI säästää levytilaa ja virrankulutusta. Kaksi kanavaa tarjoavat riittävän kaistanleveyden taajuudella 1024×600@60Hz.

2. Suositus sulautetuille ja kannettaville laitteille:

A. Teollinen käyttöliittymä: Teollisuuden kosketusnäytöt, instrumenttien liitännät; IPS:n laajan katselukulman ansiosta käyttäjät näkevät selkeästi eri asennoista.

B. Älykkään kodin ohjaus: kodin ohjauspaneelit, älykkään yhdyskäytävän näytöt; MIPI-liitäntä helpottaa laitteen pienentämistä.

C. Kannettavat lääkinnälliset laitteet: Kädessä pidettävät testauslaitteet, joilla on korkea virrankulutus ja luotettavuusvaatimukset.

D. Autojen jälkimarkkina-/lisänäytöt: Kuten peruutuskamerat, takapenkin viihdejärjestelmät (huomaa autojen vaatimukset).

E. Kaupalliset laitteet: POS-koneet, itsepalvelupäätteet, jonojärjestelmät.

F. Vähätehoiset IoT-laitteet: Kehittyneet tietojen näyttöpäätteet. 3. Kaistanleveysvaatimusten analyysi: Laske likimääräinen tarvittava kaistanleveys.

3 pikselin kello ≈ (vaakapikselit + tyhjennys) × (pystysuuntaiset rivit + tyhjennys) × virkistystaajuus. Yksinkertaistettu arvio: 1024×600@60Hz, RGB888 (24-bittinen värisyvyys).

Tiedonsiirtonopeus ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. MIPI DSI 2 -kaistan tyypillinen teoreettinen kaistanleveys on yli 1 Gbps (tietystä kellotaajuudesta riippuen), mikä riittää ohjaamaan tätä resoluutiota tasaisesti tietyllä marginaalilla.

      Yhteenvetona voidaan todeta, että 7 tuuman IPS (1024 × 600) vaakasuuntainen näyttö, jossa on MIPI 2 -kaistaa, on kypsä ratkaisu, joka saavuttaa erinomaisen tasapainon kustannuksissa, näytön tehossa, virrankulutuksessa ja tilankäytössä. Se soveltuu erittäin hyvin erilaisiin keskitason sulautettuihin näyttösovelluksiin, erityisesti tilanteissa, joissa vaaditaan laajaa katselukulmaa, värien yhtenäisyyttä ja tilansäästöä.
