2,4 tuuman LCD-näyttösovellus 6-bittisellä RGB-sarjaliitännällä elektronisissa tuotteissa

     2,4 tuuman LCD-näytöt 240*320 resoluutiolla ovat hyvin yleisiä markkinoilla ja niiden liitännät ovat yleensä vakiona.  Nykyään Shenzhen Hongjia Technologyn insinöörit jakavat vähemmän yleisen käyttöliittymän: 2,4 tuuman TFT-näytön, jossa on 6-bittinen RGB-sarjaliitäntä. Tämä yhdistelmä tarjoaa erinomaisen tasapainon kustannusten, suorituskyvyn ja suunnittelun monimutkaisuuden välillä, ja sitä käytetään laajalti matalan ja keskitason laitteissa, jotka vaativat tietyn tason näytön laatua.

1. Mikä on 6-bittinen RGB-sarjaliitäntä?

A. RGB: Viittaa näytön jokaisen pikselin ohjaamiseen käyttämällä punaisia, vihreitä ja sinisiä pääväritietoviivoja.

B. 6-bittinen: Ilmaisee, että kunkin värikomponentin (R, G, B) syvyys on 6 bittiä, eli 64 harmaasävytasoa. Yhden pikselin yhdistetty värisyvyys on 262 000 väriä (64 * 64 * 64 = 262 144). Tämä on väritarkkuustasoltaan hieman pienempi kuin tavallinen 16-bittinen (65 000 väriä) tai 24-bittinen (16,7 miljoonaa väriä) RGB, mutta se riittää yleensä moniin ei-ammattimaisiin ihmissilmäkuvasovelluksiin.

C. Sarja: Tämä on avain. Toisin kuin perinteiset rinnakkaiset RGB-liitännät (jotka vaativat suuren määrän dataa ja ohjauslinjoja, kuten VSYNC, HSYNC, DE, D0-D15/23, yleensä >20 riviä), sarja-RGB lähettää kunkin pikselin RGB-datan differentiaalisen kellojuovan parin (CLK+/CLK-) ja 3 parin (G++,-R;;) kautta. B+,B-) suurella nopeudella.

D. Fyysisten johtojen lukumäärä: 6 paria differentiaalijohtoja + mahdolliset maa- ja voimajohdot, mikä vähentää merkittävästi linjojen määrää (yleensä vain 8-12 fyysistä kaapelia).

E. Protokolla: Noudattaa yleensä MIPI D-PHY:n DSI (Display Serial Interface) -protokollan yksinkertaistettua muotoa tai SPI-liitännän korkeamman tason varianttia. Kuluttajatason 2,4 tuuman näytöissä sitä kutsutaan usein yksinkertaisesti "sarja-RGB"- tai "SPI-RGB-liitännäksi", jossa käytetään pääasiassa sarjoitinta rinnakkaisten RGB-signaalien muuntamiseksi sarjatietovirraksi.

 2. Yhdistetyt edut (Miksi tämä malli?)

Tämä yhdistelmä "pieni näyttökoko + keskitaso-matala värisyvyys + sarjaliitäntä" osoittaa seuraavat keskeiset edut sovelluksissa:

A. Huomattavasti vähentynyt johdotus: Tämä on huomattavin etu. Rinnakkaisen liitännän johtojen määrän vähentäminen yli 20:stä noin 10:een johtaa:

Vähemmän tilaa tarvitaan reitittämiseen pääohjaimen ja näytön välillä, mikä saattaa vähentää piirilevykerrosten määrää ja yksinkertaistaa asettelua.

Pienempien, halvempien FPC-liittimien käyttö säästää tilaa ja BOM-kustannuksia.

Vähemmän johtoja johtaa pienempään vikaantumiseen liitäntäpisteissä ja helpompaan häiriönestosuunnitteluun.

B. Alennettu hinta:

Piirilevykustannukset, liitinkustannukset ja kokoonpanokustannukset pienenevät, koska johtoja on vähemmän.

Pääohjaussirun vaatimien GPIO-yksiköiden määrä vähenee, mikä mahdollistaa taloudellisemman MCU:n tai MPU:n valinnan pienemmällä nastalla.

C. Pienempi virrankulutus:

Sarjadifferentiaalisignaaleilla on pienempi jännitevaihtelu ja vähemmän sähkömagneettisia häiriöitä, mikä johtaa pienempään virrankulutukseen verrattuna rinnakkaisiin TTL-tason signaaleihin.

Vähemmän johtimia tarkoittaa vähemmän loiskapasitanssia ja ajon tarvittava teho pienenee vastaavasti.

D. Suorituskykyvaatimusten täyttäminen:

2,4 tuuman QVGA-näytössä pikselien kokonaismäärä on 76 800. 60 Hz:n virkistystaajuudella vaadittu datakaistanleveys on noin: 76800 * 18 bittiä/pikseli * 60 Hz ≈ 83 Mbps. Jopa 6-bittisellä värillä (18 bittiä/pikseli) sarjaliitännän tyypillinen nopeus (sadoista Mbps - yli 1 Gbps) on enemmän kuin riittävä, mikä jättää runsaasti liikkumavaraa.

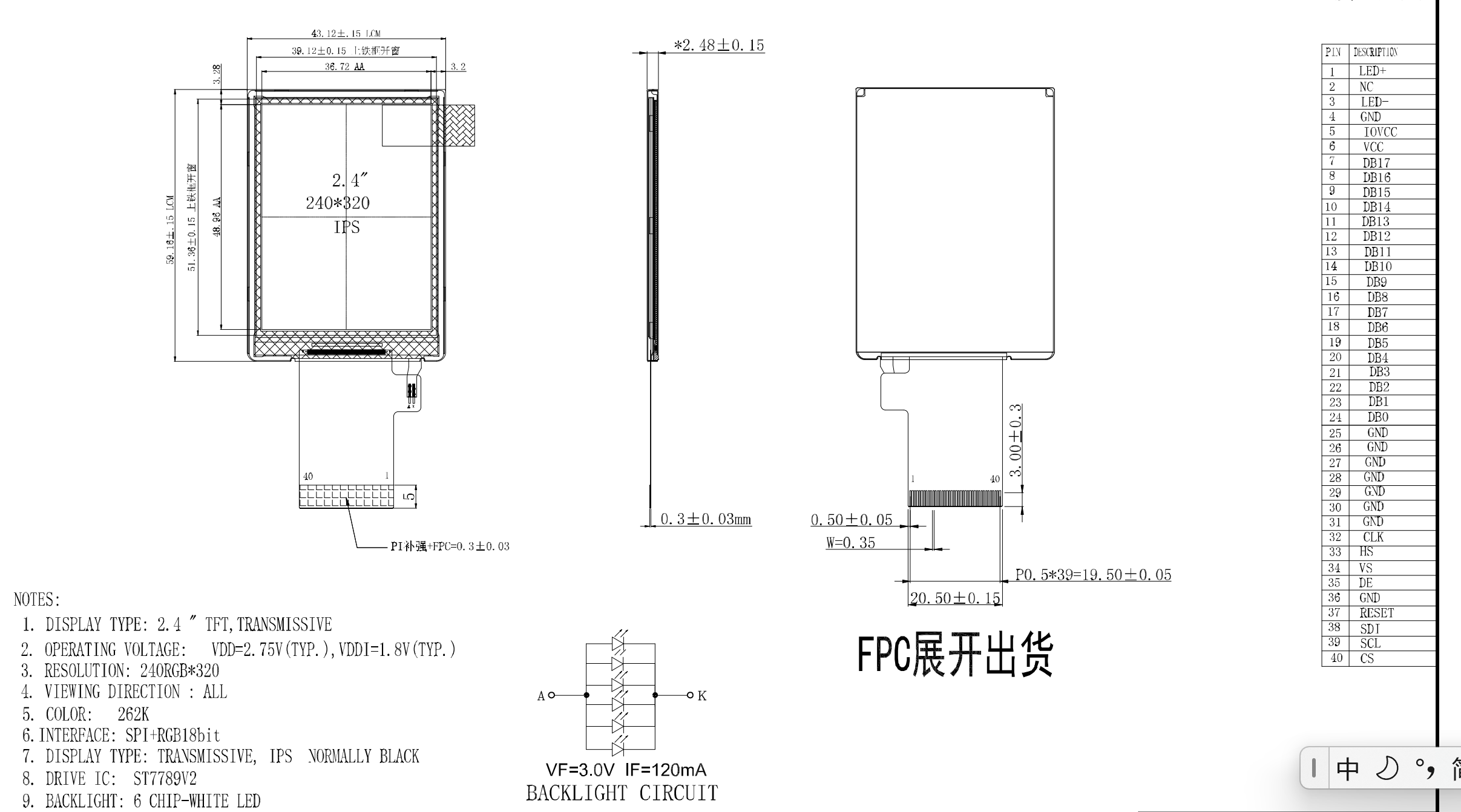

     Shenzhen Hongjia Technology valmistaa massatuotantona 2,4 tuuman LCD-näyttöjä, joissa on 6-bittinen RGB-sarjaliitäntä, malli HJ2408-18-A1.  Otamme mielellämme vastaan ​​asiakkaiden tiedusteluja sähköpostitse. 2,4 tuuman LCD-näyttö 6-bittisellä RGB-sarjaliitännällä on erittäin optimoitu sulautettu näyttöratkaisu. Käyttöliittymän serialisoinnin avainteknologian avulla se saavuttaa yksinkertaistetun suunnittelun, paremman luotettavuuden ja alemmat kokonaiskustannukset tinkimättä merkittävästi visuaalisesta kokemuksesta (pienikokoisissa, ei-ammattimaisissa kuvasovelluksissa), mikä tekee siitä yhden klassisista valinnoista nykyaikaisten kompaktien älylaitteiden näyttöihin.
