2,8 tuuman LCD-näytön resoluution päivitys: 480*640 on merkittävä edistysaskel laitteistosuunnittelussa

      Tyypillinen resoluutio a2,8 tuuman LCD-näyttöon 240*320 tai 240*400.  Koska sen koko on suurempi kuin 2,4 tuuman LCD-näyttö, mutta resoluutio on sama, suurempi alue johtaa vähemmän yksityiskohtaiseen näyttöön, minkä vuoksi monet laitteistosuunnittelijat eivät pidä sen käytöstä. Shenzhen Hongjia Teknologian insinöörit suosittelevat a2,8 tuuman TFT-näyttöTäysi IPS-katselukulma ja 480*640-resoluutio tarjoavat teräväpiirtotarkkuutta ja hienoja yksityiskohtia, mikä kompensoi tyypillisten 2,8 tuuman näyttöjen alhaista resoluutiota. Tässä artikkelissa esitellään myös tämän näytön edut ja sen tuomat merkittävät muutokset.

Alla analysoin tämän päivityksen teknistä merkitystä ja sovellusskenaarioita:

1. Resoluutiopäivityksen aiheuttamat muutokset

Pikselimäärä: 480 × 640 = 307 200 pikseliä, mikä on 4 kertaa suurempi kuin tavallinen 320 × 240 (76 800 pikseliä).

PPI (pikseliä tuumaa kohti): 2,8 tuuman diagonaalisella näytöllä, jonka resoluutio on 480 × 640, pikselien määrä diagonaalia pitkin on noin 800 (√(480²+640²) ≈ 800), joten PPI on noin 800 P÷2.8ing 5. "verkkokalvon" taso (jossa yksittäisiä pikseleitä on vaikea erottaa paljaalla silmällä normaalilla katseluetäisyydellä).

Sitä vastoin 320 × 240 2,8 tuuman näytöllä on vain noin 143 PPI, mikä on merkittävä ero.

2. Visuaalinen kokemus

Tekstinäyttö on terävämpi, ilman rosoisia reunoja.

Kuvissa ja kuvakkeissa on rikkaammat yksityiskohdat, jotka sopivat monimutkaisten graafisten käyttöliittymien (kuten edistyneiden kojetaulujen, karttojen ja yksityiskohtaisten kuvakkeiden) näyttämiseen.

Teollisissa, lääketieteellisissä ja kannettavissa laitteissa tämä parannus voi parantaa merkittävästi käyttökokemusta ja luettavuutta.

3. Laitteistovaatimukset

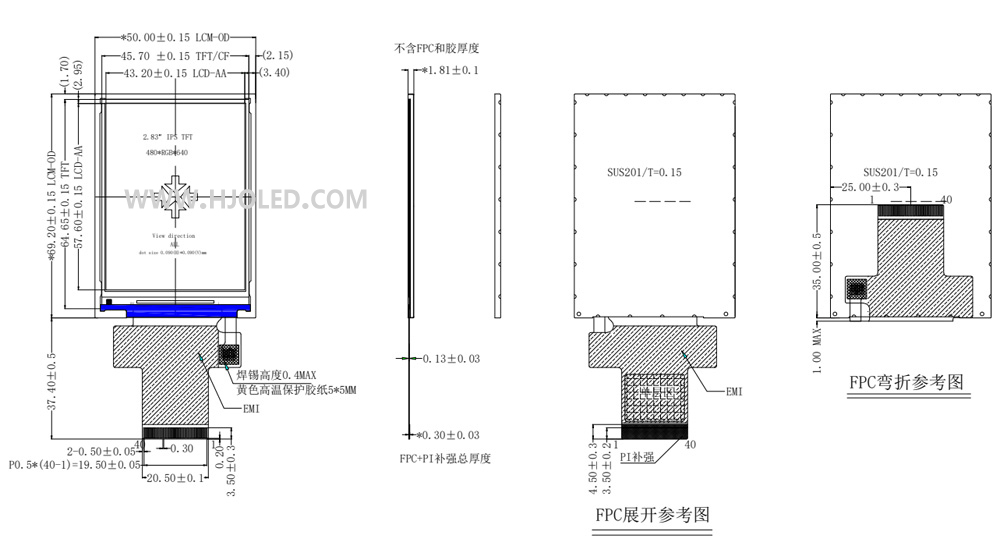

2,8 tuuman LCD-näyttö 480*640 resoluutiolla käyttää kypsää ST7701S-ohjainpiiriä, joka tukee RGB- ja MIPI-liitäntöjä.

Neljänkertainen resoluution kasvu tarkoittaa, että näytön muistia/kehyspuskurimuistia on lisättävä vastaavasti. Ohjaimen IC:n on tuettava suurempia tiedonsiirtonopeuksia (korkeampi pikselikello).

Jos käytät MCU-näyttöä (sisäänrakennettu muisti ja rinnakkaisliitäntäohjain), tehokkaampi MCU tai erillinen ohjainsiru voidaan tarvita.

Virrankulutus saattaa kasvaa hieman (pikseleiden päivittämisen vuoksi), mutta nykyaikainen LCD-tekniikka ja ajurien optimointi voivat hallita tätä.

4. Sovellusskenaariot

Aikaisemmin 2,8 tuuman 320 × 240 näyttöjä käytettiin yleisesti yksinkertaisissa sulautetuissa laitteissa (kuten pienissä instrumenteissa ja vanhemmissa kämmenpäätteissä), kun taas 2,8 tuuman 480 × 640 näyttöjä voidaan käyttää:

Huippuluokan teolliset käsipäätteet (viivakoodilukijat, POS-koneet)

Lääketieteelliset laitteet (kannettavat näytöt, diagnostiikkalaitteet)

Erittäin tarkat instrumenttinäytöt

Kannettava kulutuselektroniikka (kuten korkearesoluutioiset kannettavat soittimet, ammattikäyttöön tarkoitetut kaukosäätimet)

Puettavat laitteet tai mininäyttömoduulit (kun tarvitaan yksityiskohtainen graafinen käyttöliittymä)

       Shenzhen Hongjia Technology on pysynyt tekniikan kehityksen tahdissa ja on menestyksekkäästi valmistanut useita korkearesoluutioisia ja kirkkaita LCD-näyttöjä, jotka täyttävät monien asiakkaiden vaatimukset teräväpiirto- ja yksityiskohtaisista näytöistä. Mikronäyttötekniikan ja ajureiden IC:iden kehittyessä pienten ja korkearesoluutioisten näyttöjen kustannukset laskevat vähitellen, mikä saa aikaan laitteiden päivittämisen teräväpiirtotarkkuuteen. Tämä päivitys on erityisen luonnollinen tuotteille, joiden on näytettävä enemmän tietoa tai pyrittävä parempaan visuaaliseen kokemukseen. Yrityksellämme on yli 200 mallia teräväpiirtonäytöistä eri kokoisina ja eri resoluutioisina.  Otamme mielellämme vastaan ​​asiakkaiden tiedusteluja sähköpostitse.
