Laitteiston suunnittelutekniikat 2,0 tuuman HD TFT -näytöille (480*360 resoluutio, RGB-liitäntä) kämmenlaitteissa

     Laitteiston suunnittelu a2,0 tuuman HD-maisema näyttö(480*360 resoluutio, RGB-liitäntä) kämmenlaitteissa keskittyy näytön laadun, virrankulutuksen, fyysisen tilan ja luotettavuuden tasapainottamiseen. Seuraavat ovat tärkeimmät suunnittelutekniikat ja huomiot, jotka Shenzhen Hongjia Technologyn insinöörit tiivistävät:

I. Liitäntä ja signaalin eheys

1. RGB-liitännän valinta

Priorisoi RGB565 (16-bittinen) tai RGB666 (18-bittinen) rinnakkaisliitäntöjen käyttö varmistaaksesi riittävän tiedon kaistanleveyden 480*360-resoluutiolle 60 Hz:llä (edellyttää noin ~20MHz:n pikselikelloa).

Jos pääohjaimen liitäntäjännite ei vastaa LCD-näytön jännitettä (esim. 1,8 V vs. 3,3 V), on lisättävä tasonsiirtävä IC (kuten TXS0108E) tai vastusjakaja yhdistettynä puskuriin.

2. Signaalin reitityksen optimointi

Pituussovitus ja impedanssi: On suositeltavaa, että RGB-datalinjat (D[0:17]) sovitetaan pituudeltaan niiden ryhmässä (poikkeama ≤100 mil); kellolinjan (PCLK) pituus tulee sovittaa itsenäisesti ja reitittää pois nopeista melulähteistä.

Maanvartiointi ja suojaus: Käytä FPC:ssä (Flexible Printed Circuit) tai PCB:ssä GND-linjoja RGB-signaalien eristämiseen melulähteistä, kuten taustavalon PWM- ja virtalähdelinjoista.

Päätteen sovitus: Jos lähetysetäisyys ylittää 10 cm, LCD-päähän voidaan lisätä sarjavastus (22Ω–100Ω) signaalin heijastusten vaimentamiseksi.

II. Virtalähteen ja virrankulutuksen valvonta

1. Monikanavainen virtalähdesuunnittelu

Tyypillisiä vaatimuksia ovat: VDD (looginen jännite, tyypillisesti 3,3 V/1,8 V), VCI (ohjaimen jännite, ~ 3,3 V) ja taustavalon LED-taajuusmuuttajan jännite (vaihtelee 3,5 V - 20 V sarjassa olevien LEDien lukumäärästä riippuen).

On suositeltavaa käyttää vähäkohinaista LDO:ta (kuten TPS7A47) VDD:n ja VCI:n syöttämiseen, mikä estää virtalähteen kytkentäkohinaa häiritsemästä näytön tasaisuutta.

2. Taustavalon virransäästöstrategiat

Tässä erityisnäytössä on 6 LED-valoa sisältävä taustavalo, joka tarjoaa korkean 800 nitin kirkkauden takaamaan selkeän luettavuuden jopa suorassa auringonvalossa. Vaihtoehtoisesti voidaan käyttää tehokasta LED-ohjainpiiriä (kuten LP8556) tukemaan hybridiohjausjärjestelmää, jossa yhdistyvät PWM-himmennys (suositus >1 kHz välkkymisen estämiseksi) ja analoginen himmennys.

Automaattinen kirkkauden säätö: Sisällytä ympäristön valon tunnistin (kuten APDS-9301) säätämään taustavaloa dynaamisesti ympäristön valaistusolosuhteiden mukaan, jolloin saavutetaan yli 30 % virransäästö.

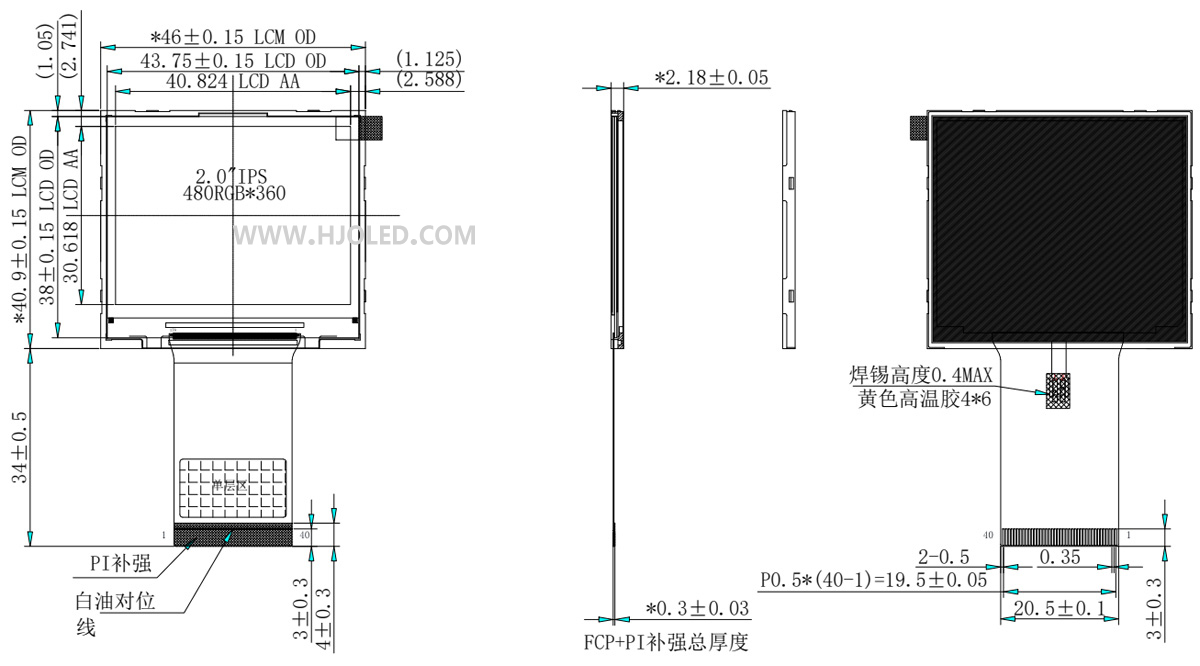

3. 2,0 tuuman HD TFT -näyttö: Tämä on vaakasuuntainen näyttö, jonka teräväpiirtotarkkuus on 480 × 360 pikseliä. Se käyttää ST7701S-ohjainpiiriä ja RGB-liitäntää. Emolevyä suunniteltaessa on tärkeää varmistaa, että isäntäprosessori tukee korkearesoluutioisia näyttöjä ja RGB-liitäntää, jotta estetään skenaariot, joissa suorittimella ei ole kapasiteettia ohjata näyttöä tehokkaasti. 480 × 360 -vaakakokoonpanon kuvasuhde on 4:3; siksi skannaussuunta on konfiguroitava oikein ohjelmiston alustuksen aikana (tyypillisesti 0x36-komennon MV/MX/MY-bittien kautta), jotta estetään näytettävän kuvan kiertyminen 90 astetta.

III. EMC ja häiriönsieto

1. LCD-moduulin suojaus

Aseta johtava vaahto taustavalomoduulin ja piirilevyn väliin; lisäksi kääri FPC (Flexible Printed Circuit) kuparifolioon ja maadoi se säteilevän melun minimoimiseksi.

2. Virtalähteen irrotus

Asenna jokaiseen virtalähteen tuloon 10 μF:n keraaminen kondensaattori rinnakkain 0,1 μF:n suurtaajuuskondensaattorin kanssa ja sijoita ne LCD-liittimen lähelle.

3. Synkronointisignaalin suojaus

Aseta ferriittihelmet (kuten BLM18PG121SN1) sarjaan HSYNC- ja VSYNC-signaalien kanssa korkeataajuisen kohinan suodattamiseksi.

IV. Testaus ja todentaminen

1. Käynnistysjakson vahvistusVarmista, että sekä isäntäohjaimen että LCD-moduulin virtalähteen ja signaalin ajoitussekvenssit ovat vastaavissa tietolehtisissä määritettyjen vaatimusten mukaisia ​​(esim. nollauspulssin leveys >10 ms).

2. Näytön laadun testaus

Käytä yksivärisiä ja shakkitaulun testikuvioita tarkistaaksesi väriläiskiä, ​​välkkymistä ja kuvan pysyvyyttä (haamukuvia). Käytä oskilloskooppia PCLK (pikselikello) -värinän mittaamiseen; tämän arvon tulee pysyä alle 5 % kellojaksosta.

3. ESD-suojaus

Asenna TVS-diodiryhmä (kuten SRV05-4) FPC-liitäntään varmistaaksesi IEC 61000-4-2 Level 4 -standardin noudattamisen.

     Toteuttamalla edellä mainitut suunnittelustrategiat on mahdollista saavuttaa vakaa, teräväpiirtonäytön suorituskyky rajoitetun fyysisen jalanjäljen sisällä, mikä pidentää kädessä pidettävien laitteiden akun käyttöikää. Suosittelemme, että kun prototyyppi on tuotettu, etusijalle asetetaan virrankulutuksen ja EMI:n testaus sekä FPC-kestävyyden validointi valmisteltaessa massatuotantoa. Shenzhen Hongjia Technologylla on 12 vuoden erikoisosaaminen 1,14-12,1 tuuman näyttöjen ja niihin liittyvien kosketusnäyttöjen tutkimuksesta, kehityksestä, valmistuksesta ja myynnistä. Kattava tuotevalikoimamme sisältää teräväpiirtoisia, kirkkaita ja epäsäännöllisen muotoisia näyttöjä, joissa on laaja valikoima käyttöliittymävaihtoehtoja. Toimimme omista tuotantolaitoksistamme, jotka on varustettu täysin automatisoiduilla tuotantokoneilla, ja palvelemme ylpeänä lukuisia Fortune 500 -yrityksiä maailmanlaajuisesti. Lisäksi tarjoamme 36 kuukauden huoltopalvelutakuun, joka takaa sinulle täydellisen mielenrauhan.
