1. Johdatus 3,1 tuuman TFT LCD RGB-liitäntään

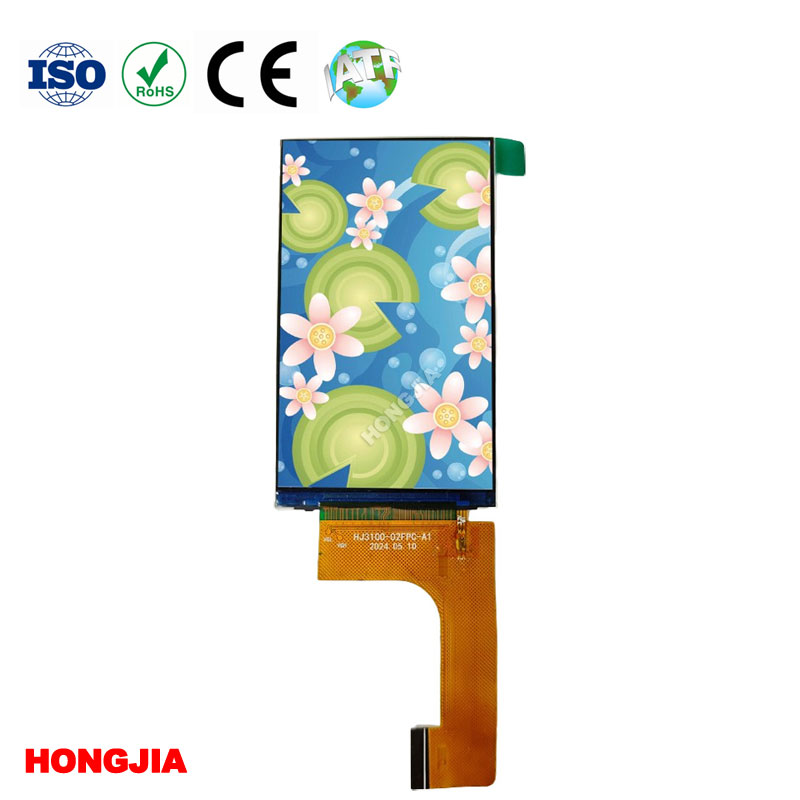

The3,1 tuuman TFT LCD RGB-liitäntäon kompakti näyttöratkaisu, joka on suunniteltu sulautettuihin järjestelmiin, jotka vaativat korkealaatuista visuaalista tulosta pienellä jalanjäljellä. TFT (Thin Film Transistor) -tekniikka mahdollistaa aktiivisen matriisiohjauksen, mikä varmistaa terävät kuvat, nopeat vasteajat ja tarkan värintoiston.

Toisin kuin sarjaliitännät, kuten SPI tai I2C, RGB-liitäntä lähettää pikselidataa rinnakkain, joten se pystyy tukemaan suurempia virkistystaajuuksia ja tasaisempaa graafista suorituskykyä. Tämä tekee siitä erityisen sopivan sovelluksiin, joissa reaaliaikaiset visuaaliset päivitykset ovat välttämättömiä.

2. TFT LCD -tekniikan ymmärtäminen

TFT-LCD-näytöt ovat eräänlainen aktiivimatriisi-LCD, joka ohjaa jokaista pikseliä erikseen ohutkalvotransistoreilla. Tämä rakenne parantaa kontrastia, vähentää ylikuulumista ja parantaa yleistä kuvan vakautta.

Keskeisiä komponentteja ovat:

• Nestekidekerros valon modulointiin
• Taustavaloyksikkö valaistukseen
• Värisuodattimet RGB-esitystä varten
• Ohutkalvotransistorimatriisi pikseliohjaukseen

3,1 tuuman koko valitaan usein kannettaviin laitteisiin, joissa tilaa on rajoitetusti, mutta visuaalinen selkeys on silti välttämätöntä.

3. Mikä tekee RGB-liitännästä erityisen?

RGB-liitäntä on rinnakkainen tiedonsiirtomenetelmä, joka lähettää punaisia, vihreitä ja sinisiä värisignaaleja samanaikaisesti. Jokainen pikseli määritellään näiden kolmen signaalin yhdistelmällä, mikä mahdollistaa tarkan värinhallinnan.

Perusominaisuudet:

• Rinnakkais tiedonsiirto (8/16/18/24-bittinen RGB)
• Korkea virkistyskyky
• Matala latenssi visuaaliset päivitykset
• Suora pikselikartoitus ohjaimesta näytölle

Koska se ohittaa monimutkaisen sarjadekoodauksen, RGB-liitäntöjä käytetään laajalti suorituskykyherkissä sulautetuissa järjestelmissä.

4. Järjestelmäarkkitehtuuri ja signaalivirta

Tyypillinen 3,1 tuuman TFT LCD RGB-järjestelmä koostuu mikro-ohjaimesta tai prosessorista, näytönohjaimen IC:stä ja itse LCD-paneelista.

Signaalin kulkuprosessi:

1. CPU/GPU luo kehyspuskuridataa
2. RGB-signaalit lähetetään rinnakkaisen GPIO- tai LCD-ohjaimen kautta
3. Synkronointisignaalit (HSYNC, VSYNC, DE) kohdistavat kehysajoituksen
4. TFT-paneeli vastaanottaa pikselidataa rivi riviltä
5. Näytönohjain päivittää pikselimatriisin vastaavasti

Ajoituksen tarkkuus on kriittinen. Synkronointisignaalien epäsuhta voi johtaa kuviin välkkymiseen, repeytymiseen tai vääristymiin.

5. Tärkeimmät tekniset tiedot selitetty

Teknisten tietojen ymmärtäminen auttaa varmistamaan oikean järjestelmän integroinnin:

6. RGB-liitäntänäyttöjen edut

RGB-liitäntä tarjoaa useita suorituskykyetuja, jotka tekevät siitä ensisijaisen valinnan sulautetuissa järjestelmissä.

• Korkea virkistysteho:Ihanteellinen reaaliaikaiseen grafiikkaan
• Matala latenssi:Suora pikselien siirto minimoi viiveen
• Parempi kuvanlaatu:Ei pakkausartefakteja
• Laitteiston yksinkertaisuus:Suoraviivainen näytönohjaimen muotoilu

Nämä edut ovat erityisen tärkeitä sovelluksissa, kuten lääketieteellisessä valvonnassa, teollisuuden kojelaudoissa ja kannettavissa testauslaitteissa.

7. Rajoitukset ja tekniset haasteet

Eduistaan ​​huolimatta RGB-rajapinnan suunnittelussa on haasteita.

• Vaatii monta GPIO-nastaa (suuri pinnemäärä)
• Monimutkainen piirilevyreititys signaalin eheyden varmistamiseksi
• Korkeampi EMI-herkkyys
• Rajoitettu skaalautuvuus suurille näytöille

Insinöörien on suunniteltava huolellisesti layout- ja maadoitusstrategiat meluhäiriöiden ja ajoitusvirheiden välttämiseksi.

8. Sovellukset tosimaailman laitteissa

3,1 tuuman TFT LCD RGB-liitäntä on laajalti käytössä kaikilla toimialoilla:

• Teollisuuden ohjauspaneelit
• Kädessä pidettävät lääketieteelliset diagnostiset työkalut
• Älykkäät kodin ohjausliittymät
• Kannettavat mittauslaitteet
• Kulutuselektroniikka (GPS, POS-päätteet)

Sen koon, suorituskyvyn ja kustannusten tasapaino tekee siitä erittäin monipuolisen.

9. Suunnittelu- ja integrointiohjeet

Optimaalisen suorituskyvyn varmistamiseksi insinöörien tulee noudattaa näitä suunnitteluperiaatteita:

• Säilytä tiukka ajoitussynkronointi HSYNC:lle ja VSYNC:lle
• Käytä impedanssiohjattuja piirilevyjälkiä
• Pidä signaalijohdot mahdollisimman lyhyinä
• Käytä asianmukaisia ​​virrankatkaisukondensaattoreita
• Optimoi laiteohjelmiston päivitystaajuudet

Oikea toteutus varmistaa vakaan näytön suorituskyvyn ja pitkän aikavälin luotettavuuden.

10. Vertailu muihin liitäntöihin

RGB on edelleen ensisijainen valinta kompakteihin, nopeisiin sulautettuihin visualisointijärjestelmiin.

11. Yleisten ongelmien vianmääritys

Yleisiä ongelmia ovat:

• Näytön välkkyminen ajoitusvirheestä johtuen
• Väärät värit väärin määritetystä bittisyvyydestä
• Tyhjä näyttö puuttuvien synkronointisignaalien vuoksi
• Huono maadoitus aiheuttaa häiriöitä

Ratkaisut:

• Tarkista kellon ja synkronointisignaalin ajoitus
• Tarkista laiteohjelmiston asetukset
• Paranna piirilevyjen asettelua ja suojausta
• Käytä asianmukaista jännitteensäätöä

12. Valintaopas insinööreille

Kun valitset 3,1 tuuman TFT LCD RGB-moduulin, ota huomioon:

• Hakemuksesi resoluutiovaatimukset
• Saatavilla MCU- tai prosessoriliitäntäominaisuus
• Virrankulutuksen rajoitukset
• Käyttöympäristö (lämpötila, kosteus)
• Kirkkausvaatimukset sisä-/ulkokäyttöön

Hyvin sovitettu näyttö vähentää merkittävästi kehitysaikaa ja parantaa käyttökokemusta.

13. Usein kysytyt kysymykset

Kysymys 1: Miksi RGB-liitäntä on parempi sulautetuissa järjestelmissä?
Koska se tarjoaa nopean, suoran pikselitiedonsiirron minimaalisella viiveellä.

Q2: Sopiiko 3,1 tuuman TFT-LCD ulkokäyttöön?
Kyllä, jos siinä on riittävä kirkkaus ja häikäisynestokäsittely.

Q3: Vaatiiko RGB-liitäntä erillisen ohjaimen?
Kyllä, useimmat järjestelmät vaativat LCD-ohjaimen tai MCU:n, jossa on RGB-lähtötuki.

Q4: Mikä aiheuttaa välkkymistä TFT-LCD-näytöissä?
Virheelliset synkronointisignaalit tai epävakaa virtalähde.

Q5: Voidaanko RGB-liitäntää käyttää akkukäyttöisissä laitteissa?
Kyllä, mutta tehon optimointi vaaditaan suuremman dataaktiivisuuden vuoksi.

14. Johtopäätös ja yhteystiedot

3,1 tuuman TFT LCD RGB-liitäntä on edelleen yksi tehokkaimmista ja laajimmin käytetyistä näyttöratkaisuista sulautettujen järjestelmien suunnittelussa. Sen kyky tuottaa nopeita ja laadukkaita visuaalisia kuvia tekee siitä välttämättömän teollisissa, lääketieteellisissä ja kuluttajasovelluksissa. Onnistunut käyttöönotto vaatii kuitenkin huolellista huomiota ajoitukseen, asetteluun ja järjestelmäintegraatioon.
