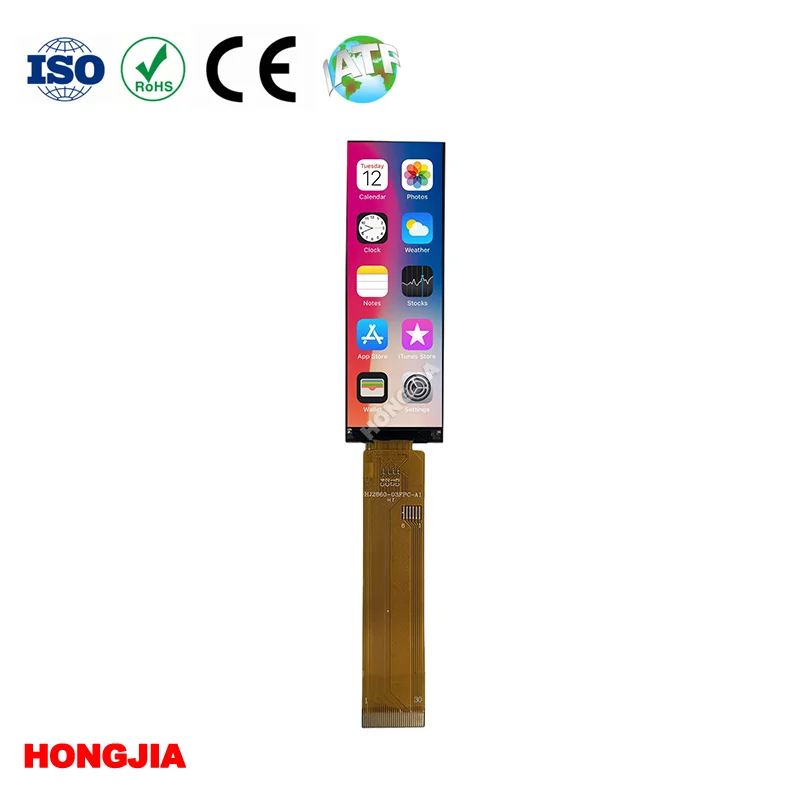

Miksi 2,86 tuuman 220 × 648 palkkityyppinen näyttö on älykäs valinta kompakteihin liitäntöihin?

Älykodin laitteiden, kodinkoneiden ja teollisuuden ohjaimien maailmassa käyttöliittymät pienentyvät, luovat ja vaativat entistä enemmän. Tarve näytöille, jotka pystyvät välittämään tietoa ahtaissa paikoissa luettavuutta tinkimättä, on lisännyt palkkityyppisten näyttöjen suosiota. The2,86 tuuman 220 × 648 palkkityyppinen näyttöalkaenHongjiatarjoaa kapean, pitkänomaisen muodon 200 × 648 pikselin resoluutiolla ja täydellä IPS-katselukulmalla, mikä tekee siitä sopivan tilapaneeleihin, valikkoliitäntöihin ja vieriviin näyttöihin. Tässä artikkelissa tarkastellaan tuotteen teknisiä tietoja, käyttöliittymävaihtoehtoja ja räätälöintipalveluita sekä sitä, miksi siitä on tullut käytännöllinen valinta suunnittelijoille, jotka etsivät kompaktia näyttöratkaisua älykotiin, kodinkoneisiin ja teollisuussovelluksiin.

Kun vakiosuorakulmiot eivät sovi malliin?

Monet nykyaikaiset tuotteet – älykkäät termostaatit, kahvinkeittimet, äänijärjestelmät ja ohjauspaneelit – edellyttävät näyttöjä, jotka välittävät tietoa rajoitetulla etäisyydellä. Tavallinen suorakaiteen muotoinen näyttö vie usein tilaa tai pakottaa kompromisseihin tuotteen asettelussa. Palkkityyppiset näytöt vastaavat tähän haasteeseen tarjoamalla kapeaa, pitkänomaista muotoa, joka sopii siististi ohuisiin tuotemalleihin ja tarjoaa riittävän tarkkuuden tilailmaisimien, valikkojen tai vierivän tekstin näyttämiseen. The2,86 tuuman 220 × 648 palkkityyppinen näyttöalkaenHongjiaon erityisesti suunniteltu näihin sovelluksiin, ja se tarjoaa kompaktin muodon ja resoluution, joka tasapainottaa sisältökapasiteetin ja tilan tehokkuuden.

Näytön 200 × 648 pikselin määrä jaettuna 2,86 tuuman diagonaaliin tarjoaa runsaasti tilaa tilapalkeille, numeerisille lukemille tai yksinkertaisille graafisille elementeille ilman, että tarvitaan suurempaa ja kalliimpaa paneelia. Pitkänomainen kuvasuhde soveltuu erityisen hyvin sovelluksiin, joissa näytön täytyy sulautua kapeaan kehykseen tai joissa perinteiset neliönmuotoiset näytöt näyttävät epäsuotuisilta. Tämä muoto on löytänyt tiensä kodinkoneisiin, kodin automaatioohjaimiin, kannettaviin instrumentteihin ja moniin muihin tuotteisiin, joissa tilaa on paljon, mutta tiedoista ei voi tinkiä.

Tekniset tiedot

Seuraavassa taulukossa on yhteenveto laitteen tärkeimmistä teknisistä tiedoista2,86 tuuman 220 × 648 palkkityyppinen näyttöalkaenHongjia.

Nämä tekniset tiedot korostavat näytön soveltuvuutta erilaisiin sisäsovelluksiin, ja laaja lämpötila-alue takaa luotettavan toiminnan kuluttaja- ja teollisuusympäristöissä.

Käyttöliittymän joustavuus ja integrointi

Yksi tämän näytön tärkeimmistä eduista on useiden liitäntäprotokollien tuki. The2,86 tuuman 220 × 648 palkkityyppinen näyttötukee SPI-, MCU- ja QSPI-liitäntöjä, mikä tarjoaa suunnittelijoille joustavuutta valittaessa tiedonsiirtoprotokollaa, joka parhaiten vastaa heidän mikrokontrolleriominaisuuksiaan. Tämä eliminoi monimutkaisen liitännän muuntamisen tarpeen ja pienentää järjestelmän kokonaiskustannuksia.

Ajurin IC, GC9B72, on suunniteltu käsittelemään näytön resoluutiota ja värisyvyyttä tehokkaasti. 262 000 värin tuen ansiosta näyttö voi toistaa tasaisia ​​liukuvärejä ja yksityiskohtaista grafiikkaa, mikä tekee siitä sopivan yksinkertaisen tekstin tai numeeristen lukemien lisäksi. 6 taustavalo-LEDiä tarjoavat tyypillisen 400 cd/m² luminanssin, mikä takaa selkeän näkyvyyden useimmissa sisäympäristöissä. Sovelluksissa, jotka vaativat suurempaa kirkkautta, taustavalo voidaan virittää erityisvaatimusten mukaan.

30-nastainen vakioliitin yksinkertaistaa integrointia olemassa oleviin malleihin, kun taas pistoketyyppinen liitäntä tarjoaa luotettavuuden ja helpon asennuksen. Näytön ohut profiili – vain 2,46 mm paksu – mahdollistaa sen liittämisen ahtaisiin koteloihin ilman, että se lisää tarpeetonta massaa.

Räätälöintipalvelut

Koska eri sovelluksilla on erilaiset vaatimukset,Hongjiatarjoaa useita mukautusvaihtoehtoja tälle näytölle. Nämä palvelut on suunniteltu auttamaan integraattoreita räätälöimään näyttö omiin projektitarpeisiinsa ilman täydellistä uudelleensuunnittelua.

Kirkkauden säätö

Taustavalon kirkkautta voidaan säätää ylös- tai alaspäin tehoa säästävistä sisätiloista korkeampaan luminanssiin hyvin valaistuissa ympäristöissä. Tämä saavutetaan säätämällä LED-kokoonpanoa tai ajurin virtaa, mikä tarjoaa joustavuutta erilaisiin käyttöskenaarioihin.

FPC-räätälöinti

Joustavaa painettua piiriä (FPC) voidaan muokata pituuden, muodon, taivutussuunnan tai nastamäärityksen suhteen vastaamaan tiettyjä emolevyn asetteluja ja liitintyyppejä. Tämä mahdollistaa näytön integroinnin malleihin, joissa on epätyypillisiä mekaanisia rajoituksia.

Kosketa Paneelin integrointi

Näyttöön voidaan lisätä kapasitiivisia tai resistiivisiä kosketuspaneeleja, joissa on vaihtoehtoja kansilasin paksuudelle, pintakäsittelylle (häikäisynesto, heijastuksenesto, sormenjälkien esto) ja muoto tuotesuunnitteluvaatimusten mukaan.

Käyttöliittymän konfigurointi

Näyttö tukee SPI-, MCU- ja QSPI-liitäntöjä. Liitäntä voidaan kiinnittää yhteen protokollaan tai konfiguroida tukemaan useita protokollia mikro-ohjaimen ominaisuuksien perusteella ilman laitteiston uudelleensuunnittelua.

Mekaaniset muutokset

Kehyksen, rungon tai moduulin kokonaispaksuus voidaan mukauttaa paremmin tuotteen kotelon ja asennustilan kanssa. Tämä auttaa suunnittelijoita saavuttamaan puhtaan integraation muuttamatta olemassa olevia mekaanisia suunnitelmiaan.

Kaikki mukautukset tukevatHongjia12 vuoden valmistuskokemus, ISO-sertifioitu laadunvalvonta ja 36 kuukauden myynnin jälkeinen takuu. Yritys tukee sekä pienten erien prototyyppejä että massatuotantoa tasaisella laadulla.

Sovellukset ja käyttötapaukset

The2,86 tuuman 220 × 648 palkkityyppinen näyttösopii monenlaisiin sovelluksiin:

• Älykkään kodin paneelit– Käytetään termostaateissa, valaistuksen säätimissä ja turvapaneeleissa, joissa kapea näyttömuoto sopii saumattomasti seinäkiinnitysmalleihin.

• Laitteen näytöt– Integroitu kahvinkeittimiin, uuneihin, pesukoneisiin ja muihin laitteisiin tilan, asetusten ja toimintatietojen näyttämiseksi.

• Teollisuuden ohjausliitännät– Käytetään laitteiden ohjaimissa, koneliitännöissä ja instrumenteissa, joissa vaaditaan kompakteja ja luotettavia näyttöjä.

• Viestintälaitteet– Integroitu reitittimiin, verkkokytkimiin ja muihin viestintälaitteisiin tilan ilmaisemiseksi.

• Kädessä pidettävät laitteet– Soveltuu kannettaviin instrumentteihin ja käsipäätteisiin, joissa tilan tehokkuus on kriittistä.

• Autojen elektroniikka– Käytetään yksinkertaisissa kojelaudan ilmaisimissa ja ilmastoinnin ohjauspaneeleissa.

Näytön palkkimainen muoto on erityisen edullinen sovelluksissa, joissa suunnittelijat haluavat luoda erottuvan visuaalisen identiteetin tai joissa perinteinen suorakaiteen muotoinen näyttö ei sovi yhteen tuotteen esteettisyyden kanssa.

Laadunvarmistus ja valmistusominaisuudet

Hongjiaoperoi 3 000 neliömetrin tehdasta, jossa on 10 000 luokan ja 1 000 luokan puhtaita työpajoja, täysin automaattisia COG- ja FOG-sidontalaitteita sekä automatisoituja taustavalon kokoonpanolinjoja. Yrityksellä on ISO 9001-, ISO 14001-, ISO 45001- ja ISO 13485 -sertifikaatit, mikä kuvastaa sen sitoutumista laatuun, ympäristövastuuseen ja lääkinnällisten laitteiden laatustandardeihin.

Tuotantolaitos on varustettu täysin automaattisilla COG-sidontakoneilla, FOG-sidontakoneilla, annostelukoneilla, polarisaattorin sijoituskoneilla ja kattavalla testauslaitteistolla, mukaan lukien suolasuihkutestaajat, kirkkausmittarit ja lämpötila-/kosteuskammiot. Tämä laitteisto varmistaa tasaisen laadun kaikissa tuotantoajoissa ja tukee sekä vakio- että mukautettuja tilauksia.

Yrityksen laadunvarmistusprosessi sisältää saapuvan materiaalin tarkastuksen, prosessinaikaiset laatutarkastukset ja lopputuotteen testauksen. Jokaisen näytön sähköinen suorituskyky, optiset ominaisuudet ja mekaaninen eheys testataan ennen toimitusta. 12 kuukauden laadunvarmistusjaksolla ja 36 kuukauden huoltopalvelulla,Hongjiatarjoaa tuotteilleen pitkäaikaisen tuen.

Usein kysytyt kysymykset

K: Mikä on tämän näytön resoluutio?

V: Näytön resoluutio on 200 (RGB) × 648 pikseliä, mikä tarjoaa kapean, suuren kuvasuhteen muodon tilariveille, valikoille ja vieritettävälle sisällölle.

K: Mitä käyttöliittymiä näyttö tukee?

V: Näyttö tukee SPI-, MCU- ja QSPI-liitäntöjä, mikä tarjoaa joustavuutta erilaisten mikro-ohjainten integrointiin.

K: Sopiiko näyttö ulkokäyttöön?

V: Näyttö on ensisijaisesti suunniteltu sisäkäyttöön. Ulkotiloissa tai kirkkaissa ympäristöissä taustavalon kirkkautta voidaan lisätä mukauttamisen avulla.

K: Voiko tähän näyttöön lisätä kosketuspaneelin?

V: Kyllä, kapasitiiviset tai resistiiviset kosketuspaneelit voidaan integroida kansilasin paksuuden ja pintakäsittelyn vaihtoehtoihin.

K: Mitä sertifikaatteja Hongjia omistaa?

V:Hongjiaomistaa ISO 9001-, ISO 14001-, ISO 45001- ja ISO 13485 -sertifikaatit.

K: Mikä on tämän tuotteen takuuaika?

V: Tuotteen mukana tulee 12 kuukauden laadunvarmistusjakso ja 36 kuukauden myynnin jälkeinen tuki.

Johtopäätös

The2,86 tuuman 220 × 648 palkkityyppinen näyttöalkaenHongjiatarjoaa käytännöllisen, tilaa säästävän ratkaisun sovelluksiin, jotka vaativat kapeaa näyttömuotoa. IPS-teknologian, useiden käyttöliittymävaihtoehtojen ja laajojen räätälöintipalvelujen ansiosta se tarjoaa suunnittelijoille joustavuutta integroida korkealaatuinen näyttö kompakteihin tuotesuunnitelmiin. 3 000 neliömetrin tehdas, ISO-sertifikaatit ja 36 kuukauden myynnin jälkeinen takuu,Hongjiatoimittaa luotettavia tuotteita älykotiin, kodinkone-, teollisuus- ja viestintäsovelluksiin. Jos haluat tiedustella, teknisiä tietoja tai keskustella mukautetuista vaatimuksistasi,theHongjiajoukkue on käytettävissätarjota yksityiskohtaisia ​​tuotetietoja ja ammatillista tukea.
