Mitkä ovat 3,1 tuuman 480x800 IPS-näytön liitäntävaatimukset?

3,1 tuuman 480 x 800 IPS-näyttö vaatii hybridirajapinnan lähestymistapaa: hidasta SPI-yhteyttä ajurin IC:n alustamiseksi ja pariksi nopean 16-bittisen tai 18-bittisen rinnakkais-RGB-liitännän kanssa todellisten pikselitietojen lähettämiseksi. HONGJIA HJ3100-03:ssa nämä signaalit reititetään tavallisen 39-nastaisen FPC:n (Flexible Printed Circuit) kautta. Tämän näytön ohjaamiseen tarvitset isäntämikro-ohjaimen, joka on varustettu erillisellä laitteisto-LCD-ohjaimella, tarpeeksi RAM-muistia 768 kt:n kehyspuskurin säilyttämiseen ja kykyä tuottaa tarkat kello-, vaakasynkronointi- ja pystysynkronointisignaalit 60 Hz:llä.

HJ3100-03:n 39-nastainen SPI- ja 16-bittinen RGB-arkkitehtuuri

39-nastainen asettelu erottaa konfigurointitehtävät nopeasta tiedonsiirrosta. Tämä työnjako on ehdottoman välttämätöntä tämän resoluution näytöille.

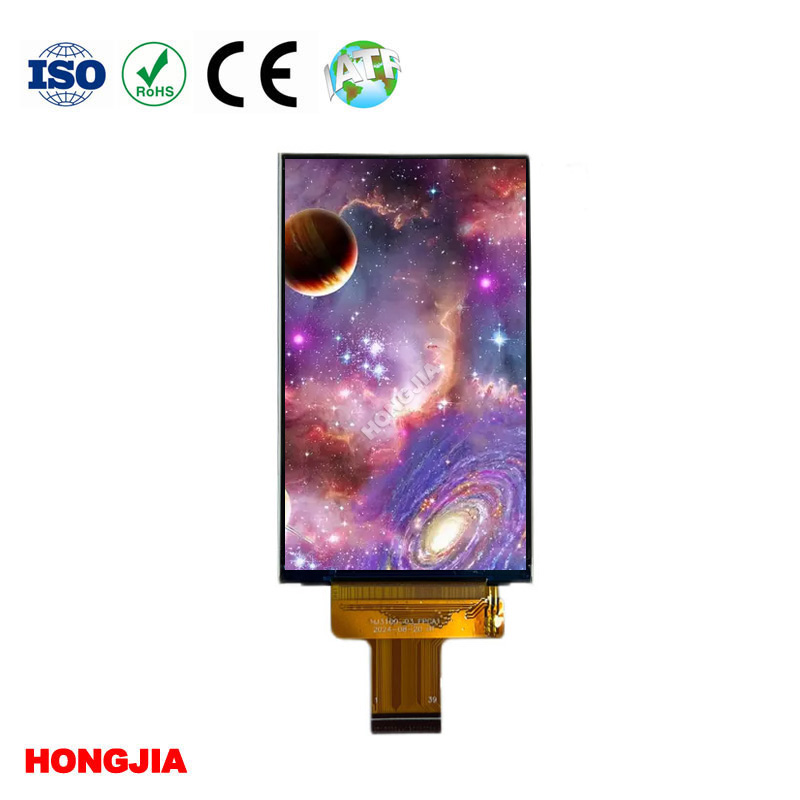

480x8003,1 tuuman IPS-näyttö 480x800 RGBtyöntää 384 000 pikseliä kehystä kohti. Toimiminen 16-bittisellä värisyvyydellä (RGB565) ja tavallisella 60 Hz:n virkistystaajuudella vaatii noin 368 megabitin tiedonsiirtoa sekunnissa. Tavallinen SPI-väylä tukkii tuon kaistanleveyden. Jos yrität työntää koko videota SPI:n yli tällä resoluutiolla, maksiminopeus on noin 10–15 kuvaa sekunnissa, mikä johtaa näkyvästi hitaaseen käyttöliittymään.

Sen sijaan isäntä-MCU käyttää 3- tai 4-johtimista SPI-nastoja puhtaasti alustukseen. Voit lähettää kokoonpanon hyötykuorman kerran käynnistyksen yhteydessä määrittääksesi gammakäyrät, tehosekvenssin ja näytön suunnan. Kun asennuskomennot on rekisteröity, 16-bittinen RGB-liitäntä ottaa vastuulleen raskaan noston ja suoratoistaa raakapikselidataa jatkuvasti. 39-nastainen standardi tarjoaa riittävästi omistettuja datalinjoja pitämään kuvataajuuden tasaisena ilman, että pääprosessori pullonkaulat.

ST7701-ohjainpiirin integrointi sulautetuilla isäntäkorteilla

ST7701 on laajalti käytetty ohjainpiiri tälle tietylle koolle ja resoluutiolle, asennettuna suoraan lasiin (COG). Sen saaminen puhumaan isäntätaulullesi vaatii tarkkaa huomiota muistiin ja ajoitukseen.

Pakkaamaton 480 x 800 kehyspuskuri 16-bittisellä värillä vie tasan 768 kt RAM-muistia. Useimmissa lähtötason mikro-ohjaimissa ei ole niin paljon sisäistä SRAM-muistia. Jos valitsemasi MCU epäonnistuu, sinun on reitittävä ulkoinen SDRAM PCB:llesi, mikä monimutkaistaa kortin asettelua ja lisää EMI: tä.

Ajoitustoleranssit ovat yhtä anteeksiantamattomia. ST7701 odottaa jatkuvaa, täydellisesti ajastettua pistekelloa (PCLK) sekä datan sallimista (DE), HSYNC- ja VSYNC-signaaleja. Älä yritä purkaa 16-bittistä RGB-liitäntää yleiskäyttöisten I/O-nastojen avulla. Isännässä on oltava erillinen RGB-laitteistoohjain (kuten LTDC STM32-siruissa tai LCDC NXP-osissa). Yksittäisen kellojakson puuttuminen tai VSYNC-pulssin viivästyminen muutaman mikrosekunnin verran johtaa näkyvään näytön repeytymiseen, välkkymiseen tai täysin rullaavaan näyttöön.

Lämmönpoiston hallinta 1000 nitin suljetuissa teollisuuskoteloissa

Korkea kirkkaus tulee suoraan lämpökustannuksiin. 1000 nitin työntäminen läpäisevän normaalisti mustan LCD-näytön läpi tarkoittaa, että taustavalon LED-valot ajavat lähelle niiden suurinta nimellisvirtaa. Ulkoilmalaboratoriossa tämä on harvoin ongelma. Suljetun IP67-teollisuuden kotelon tai ulkona pidettävän kädessä pidettävän testauslaitteen sisällä lämpö jää loukkuun.

Jos jätät ilmaraon suoraan näyttömoduulin taakse suljetussa laitteessa, taustavalon LEDit kuumenevat ja heikkenevät ennenaikaisesti. Kuukausien kuluessa näytön valkotasapaino muuttuu huomattavasti keltaiseksi ja kokonaiskirkkaus laskee. Sinun on tarjottava lämpöpoistumisreitti. Suunnittelutiimit määrittävät tyypillisesti lämpöä johtavan tyynyn nestekidenäytön metallisen takaosan ja sisäisen alumiinirakennekiinnikkeen väliin, mikä tekee itse rungosta jäähdytyselementin.

FPC:iden ja kosketuspaneelien räätälöinti kädessä pidettäville lääketieteellisille ja teollisuuslaitteille

Valmiit näyttömoduulit sopivat harvoin täydellisesti erikoislaitteistoihin. Vakio 39-nastainen FPC-asento saattaa osua verenhappimittarin akun syvennykseen tai pakottaa laudan hankalaan sijoitukseen kädessä pidettävissä kauneuslaitteissa.

FPC:n taivuttaminen sen vähimmäistaivutussäteen yli sovituksen pakottamiseksi aiheuttaa mikrohalkeamia kuparijäljissä, mikä johtaa ajoittaisiin näyttöhäiriöihin kokoonpanolinjalla tai kentällä. SZ Hongjia Technology Shares Limited muuttaa FPC:n pituutta, muotoa ja pinoutia vastaamaan tiettyä PCB-asetteluasi ja eliminoi mekaanisen rasituksen.

Kapasitiivisen kosketuksen lisääminen tuo toisen muuttujan. Lääketieteellisen luokan 3,1 tuuman näytössä kosketusanturin ja näytön lasin välinen ilmarako on vastuullinen. Muuttuvat kosteusympäristöt aiheuttavat kondenssiveden muodostumista tämän raon sisään, mikä pilaa näkyvyyden ja rekisteröi vääriä kosketussyötteitä. Optisen liimauksen määrittäminen – jossa kirkas nestemäinen liima sitoo kosketuspaneelin suoraan TFT-lasiin – poistaa ilmaraon, parantaa iskunkestävyyttä ja rajoittaa sisäisiä heijastuksia.

Pitkän aikavälin toimitusten ja vähäisten kokeiden varmistaminen yhdysvaltalaisille insinööriryhmille

Toimitusketjun epävakaus sanelee laitteiston suunnittelun yhtä paljon kuin tekniset tiedot. Teollisuuden ohjausjärjestelmiä tai lääketieteellisiä laitteita suunnittelevat yhdysvaltalaiset tiimit valmistavat yleensä 500 tai 5 000 yksikön erissä, ei 500 000. Monet näyttövalmistajat asettavat etusijalle suuren volyymin kulutuselektroniikan ja antavat End of Life (EOL) -ilmoituksen pieneen TFT LCD-moduuliin, jossa on vain vähän varoitusta.

Näytön vaihtaminen kesken tuotannon on kallis virhe. Se vaatii uuden levyasettelun, uusia laiteohjelmiston ajoituskokoonpanoja ja lääketieteellisten laitteiden osalta tuotteen täydellisen uudelleensertifioinnin. SZ Hongjia keskittyy erityisesti teollisuus- ja lääketieteen markkinoille takaamalla pitkän aikavälin toimitusvakauden ja hyväksymällä pieniä koetilauksia prototyyppien valmistukseen.

480 x 800 moduulin onnistuneeseen integrointiin tarvitset MCU:n, jossa on laitteisto RGB-ohjain, 768 kt:n kehyspuskuri ja fyysinen suunnittelu, joka ottaa huomioon taustavalon lämmön. Jos laitteistosi on valmis näihin vaatimuksiin, voit tehdä senarvioi HJ3100-03-moduulivahvistaaksesi pin-yhteensopivuuden isäntälevysi kanssa.
