Mitä sinun tulee varmistaa ennen 3,5 tuuman 640 × 480 MIPI-näytön käyttöä?

Ennen hyväksymistä a3,5 tuuman vaakasuuntainen näyttö 640x480 MIPI-liitäntä, tarkista viisi asiaa: todellinen aktiivinen resoluutio ja suunta, isäntälevysi MIPI-vaatimukset, 30-nastainen liitäntä, mekaaninen piirustus sekä toimittajan alustus ja optinen dokumentaatio. HONGJIA:n HJ3450-02 voi sopia pienikokoisiin teollisuus-, kämmen-, älykoti-, kauneus- ja kuluttajatuotteisiin, mutta yksi ratkaisematon spesifikaatio voi luoda kalliin uudelleensuunnittelun.

Varmista ensin, onko HJ3450-02 640 × 480 vaakasuuntainen näyttö vai 480 × 800 muotokuvamoduuli

Ensimmäinen vastaus ei ole täysin ratkaistu julkaistujen tietojen perusteella: tuotekuvauksessa HJ3450-02 tunnistetaan 640 × 480 vaakasuuntaiseksi näytöksi, kun taas teknisessä taulukossa on erikseen lueteltu 480(RGB) × 800. Käsittele tätä ristiriitaa teknisenä kysymyksenä, ei muotoilun yksityiskohtana.

Ratkaise määrittelyristiriita ennen näytteenottoa

Pyydä HONGJIAa vahvistamaan aktiivisen matriisin resoluutio, pikselijärjestely, alkuperäinen skannaussuunta, katselusuunta ja lainattavan moduulin tarkka versio. Pyydä nykyinen tietolomake ja valokuva tai piirros, joka tunnistaa aktiivisen alueen. Älä päättele suuntaa ulkomitoista tai liittimen sijainnista.

640 × 480 moduuli ja 480 × 800 moduuli voivat vaatia erilaisia ​​käyttöliittymäresursseja, kehyspuskurioletuksia, alustuskomentoja ja kotelon asetteluja. Jos näyttö on fyysisesti vaakasuora, mutta paneelin tiedot on määritetty pystysuuntaista skannausta varten, ohjelmistotiimisi saattaa tarvita kiertotukea. Tämä voi vaikuttaa käynnistysaikaan, muistin käyttöön, kosketuskoordinaatteihin ja kuvan sommitteluun.

Yhdistä vahvistettu suunta tuotteen käyttöliittymään ja koteloon

Kädessä pidettävässä testerissä tai teollisuuskäyttöliittymässä vaakatila voi sopia trendikaavioihin, mittaustarroihin ja kaksisarakkeisiin ohjaimiin. Pystykuvapaneeli voi olla parempi luetteloille tai pystysuoraan pinotuille työnkulkuille. Vahvista valintasi kehyksen aukkoa, aktiivista aluetta, katselusuuntaa, kaapelin ulostuloa ja kiinnitysominaisuuksia vastaan, ennen kuin teollinen mallisi jäätyy.

KäytäHJ3450-02 tuotesivualoituskohtana, hanki sitten ohjattu piirustus lainaamallesi versiollesi.

Mitä HONGJIA-moduuli tarjoaa kompakteille sulautetuille liitännöille

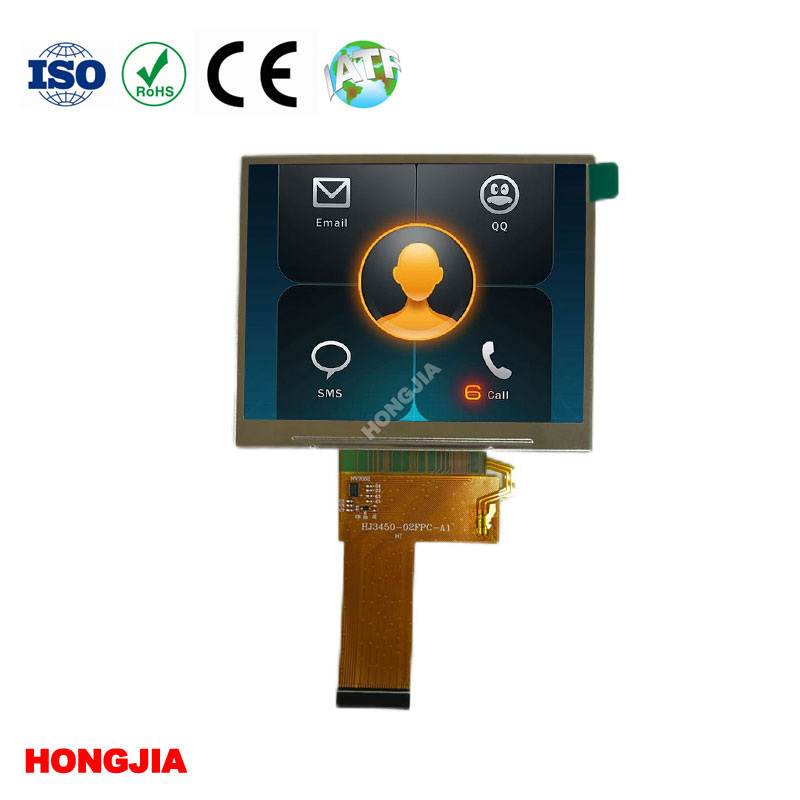

HJ3450-02 kuvataan 3,5 tuuman IPS-läpäiseväksi TFT-LCD-moduuliksi, jossa on NV3051F-ohjainpiiri, MIPI-liitäntä ja 30-nastainen liitäntä. Listattu ääriviiva on 76,2 × 63,2 × 3,5 mm, ja ilmoitettu käyttölämpötila-alue on -20 °C - 70 °C. Kirkkaus on listattu valittavissa olevaksi arvoksi 500 cd/m², joten varmista tarkka kirkkaussäiliö sen sijaan, että olettaisi, että jokainen näyte käyttää maksimiarvoa.

IPS voi auttaa säilyttämään yhtenäisemmän värin ja kontrastin, kun käyttäjä katsoo näyttöä poissa kohtisuorasta. Se ei poista tarvetta tarkistaa todellista katselukulmaa, kontrastia, suojalinssin heijastuksia ja luettavuutta tuotteesi valaistusolosuhteissa. Myös "läpäisevällä" on väliä: moduuli on tarkoitettu katsottavaksi taustavalon kanssa, ei auringonvalossa luettavana transflektiivisena paneelina.

Moduulin koko ja MIPI-liitäntä tekevät siitä ehdokkaan kompakteihin sulautettuihin järjestelmiin, kuten kädessä pidettäviin testausinstrumentteihin, teollisuuslaitteisiin, lääketieteellisiin laitteisiin, kauneuslaitteisiin, älykkään kodin tuotteisiin, POS-laitteistoihin ja kulutuselektroniikkaan. Soveltuvuus riippuu edelleen isäntäprosessorista, optisesta pinosta, kotelosta ja ympäristökohteesta.

Voiko isäntäkorttisi käyttää 30-nastaista MIPI-liitäntää?

Vain jos isäntä tukee paneelin tarkkoja MIPI-DSI-sähkö- ja ohjelmistovaatimuksia. 30-nastainen liitin kuvaa fyysistä liitäntää; se ei sinänsä kerro kaistan määrää, kaistan nopeutta, pikselimuotoa, komentosarjaa, tehokiskoja tai taustavalon ohjaustapaa.

Tarkista MIPI-kaistan määrä, ajoitus, alustuskomennot, pinout ja liittimen suunta

Pyydä täydellinen nastamäärittely ennen asettelua ja vahvista:

• MIPI-datakaistan määrä, kellon käyttäytyminen ja vaadittu tiedonsiirtonopeus
• Tuettu pikselimuoto, värijärjestys ja video- tai komentotila
• Vaaka- ja pystyajoitusvaatimukset
• Nollaus, valmiustila, käynnistys- ja sammutusjärjestys
• Paneelin syöttö, I/O-jännite, taustavalon tulo ja taustavalon virta-alue
• FPC-kosketinpuoli, liittimen suunta, kaapelin pituusrajoitukset ja nastanumerointi
• NV3051F alustuskomennot ja tarvittavat rekisteriasetukset

Yleiset kenttävirheet ovat yksinkertaisia: FPC peilataan, nollausrivi jätetään kellumaan, isäntä käyttää väärää värijärjestystä tai näyttö syttyy vastaanottamatta kelvollisia kehystietoja. Valkoinen näyttö ei yleensä todista MIPI-yhteensopivuutta. Se voi vain osoittaa, että taustavalo ja paneelin virta ovat olemassa.

Pyydä laiteohjelmistosuunnittelijaasi testaamaan näyte samalla prosessoriperheellä, siltalla, liittimellä ja tuotantoon suunnitellulla virtajaksolla. Jos korttisi käyttää erilaista MIPI-toteutusta, kysy HONGJIA:lta, onko mukautettu FPC- tai alustuskonfiguraatio mahdollista ja mitkä muutokset jäävät vakiomoduulin suunnitteluun.

Mitä asiakirjoja tarvitaan siirtyäksesi esittelynäytteestä suunnittelun hyväksyntään?

Näyte on hyödyllinen kuvanlaadun ja sopivuuden tarkistamiseksi. Se ei ole suunnittelun hyväksyntä. Pyydä asiakirjasarja, jonka avulla laitteisto-, laiteohjelmisto-, mekaaniset ja ostotiimit voivat tarkistaa saman version.

• Nykyinen tuotetietolehti, jossa on vahvistettu resoluutio ja suunta
• Mekaaninen piirustus, jossa näkyy ääriviivat, aktiivinen alue, katselualue, paksuus, asennustiedot ja FPC-asema
• Sähköiset tiedot, jotka kattavat liittimen liittimen, virran, taustavalon ja liitäntäolosuhteet
• NV3051F-ohjainpiirin alustuskoodi tai komentosarja
• Optiset tiedot kirkkaudesta, kontrastista, katselusuunnasta ja tasaisuudesta, jos saatavilla
• Käyttö- ja varastointilämpötilarajat sekä näyttövirheiden tarkastuskriteerit
• Revisioohjattu näytetunnistus ja kaikki tunnetut erot näyte- ja tuotantoversioiden välillä

Jos kosketus on osa tuotetta, käsittele kosketuspaneelia, suojalinssiä, liimaa ja FPC:tä erillisenä tarkasteluna. Näyttö, joka sopii ennen liittämistä, ei välttämättä sovi lopullisen optisen pinon määrittämisen jälkeen.

Mihin 3,5 tuuman vaakasuuntainen IPS-näyttö sopii – ja mihin se voi olla sopimaton?

Tämä 3,5 tuuman MIPI TFT -näyttö on järkevä valinta, kun tarvitset kompaktin väriliitännän, vaakasuuntaisen asettelun ja tavallisen sulautetun liitännän. Se ansaitsee varhaisen harkinnan käsissä pidettäville instrumenteille, teollisuussäätimille, kauneuslaitteille, älykkään kodin käyttöliittymille ja muille tuotteille, joissa kotelon tilavuudella on väliä.

Se voi olla sopimaton, jos tuotteesi edellyttää auringonvalon luettavuutta ilman testattua optista rakennetta, käyttöä alle -20 °C tai yli 70 °C:ssa, transflektiivista paneelia, epätavallisen korkeaa kirkkautta tai vain muotokuvan käyttökokemusta. Nämä vaatimukset on ilmoitettava ennen lainaamista. HONGJIA tarjoaa myös muita näyttöluokkia, mukaan lukien laajan lämpötilan ja transflektiiviset tuotteet, mutta älä oleta, että HJ3450-02 tarjoaa näitä ominaisuuksia.

Toinen käytännön raja on ohjelmisto. Jos grafiikkapino ei pysty pyörittämään tai osoittamaan paneelia vaaditussa suunnassa, näytön vaihtaminen myöhäisessä kehitysvaiheessa voi pakottaa piirilevyn tai käyttöliittymän uudelleensuunnittelun. Vahvista päätös näytteen arvioinnin aikana.

Mitä yhdysvaltalaisen suunnittelutiimin tulee pyytää HONGJIAlta ennen tarjouspyynnön antamista?

Lähetä valvottu vaatimus, ei vain tuotelinkkiä. Ilmoita vahvistettu tavoiteresoluutio, suunta, aktiivinen alue, kotelon rajat, lämpötila-alue, kirkkaustavoite, isäntäprosessori tai silta, MIPI-vaatimukset ja suunniteltu vuositarve. Pyydä HONGJIAa merkitsemään jokainen tuote vakio-, konfiguroitavaksi tai mukautetuksi.

Pyydä näytteitä, FPC- ja kosketusvaihtoehtoja, mukautusrajoja ja tuotannon jatkuvuuden todisteita

Pyydä näytteitä ehdotetusta tuotantokokoonpanosta, mukaan lukien aiottu FPC, liitin, taustavalon asetukset ja kosketusvaihtoehto tarvittaessa. Varmista, voiko HONGJIA mukauttaa FPC:tä, pinojen määritystä, suojalinssiä, kosketuspaneelia, kirkkautta tai alustusasetuksia – ja kysy, mitä vähimmäistilausta, työkaluja, läpimenoaikaa ja vahvistusta kukin muutos vaatii.

Pyydä tuotantopäätöstä varten todisteita toimitusten jatkuvuudesta: suunniteltu moduuliversio, ajurin IC:n hankintapaikka, muutosilmoituskäytäntö, laaduntarkastusprosessi ja tehtaalta tai FAE-tiimistä saatavilla oleva tuki. Älä pyydä sertifikaatteja tai testiraportteja muodollisuutena; tunnista, mitä standardeja valmis tuotteesi todella vaatii, ja pyydä tarvittavat asiakirjat.

Käytä HONGJIAa3,5 tuuman vaakasuuntainen MIPI-näyttötiedotAloita tekninen keskustelu ja aseta tarjouspyynnön ehdoksi 640 × 480 vs. 480 × 800 -ristiriidan ratkaiseminen. Oikea seuraava vaihe on dokumentoitu näytearviointi – ei moniselitteiseen taulukkoon perustuva ostotilaus.
