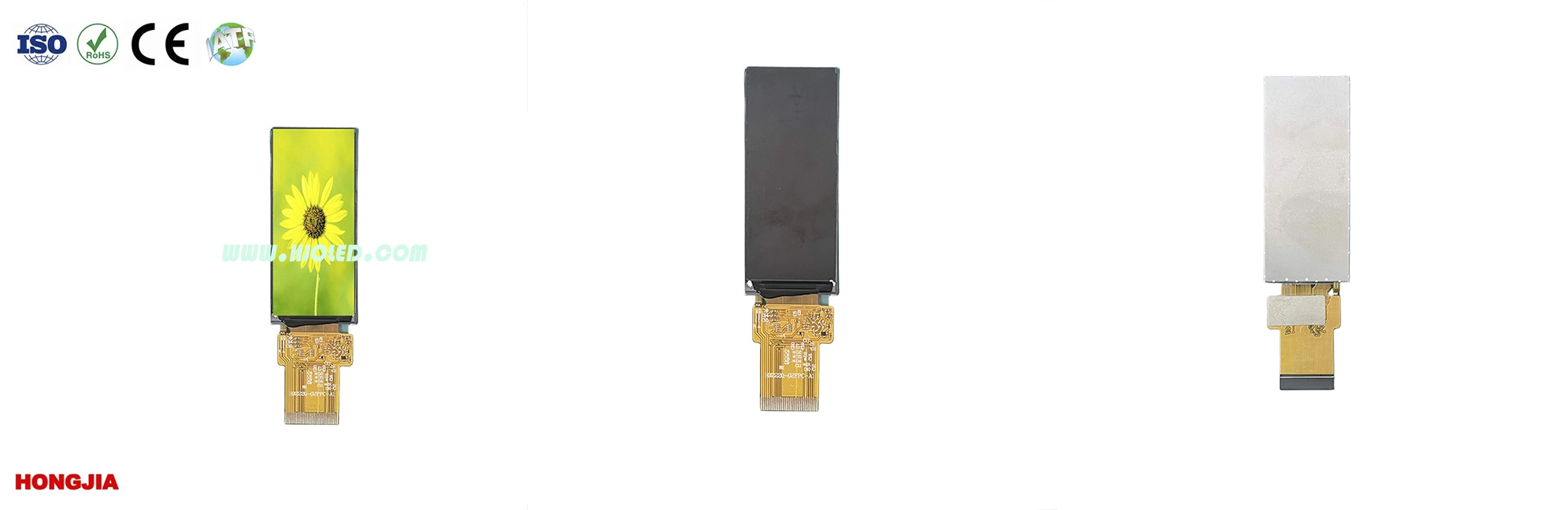

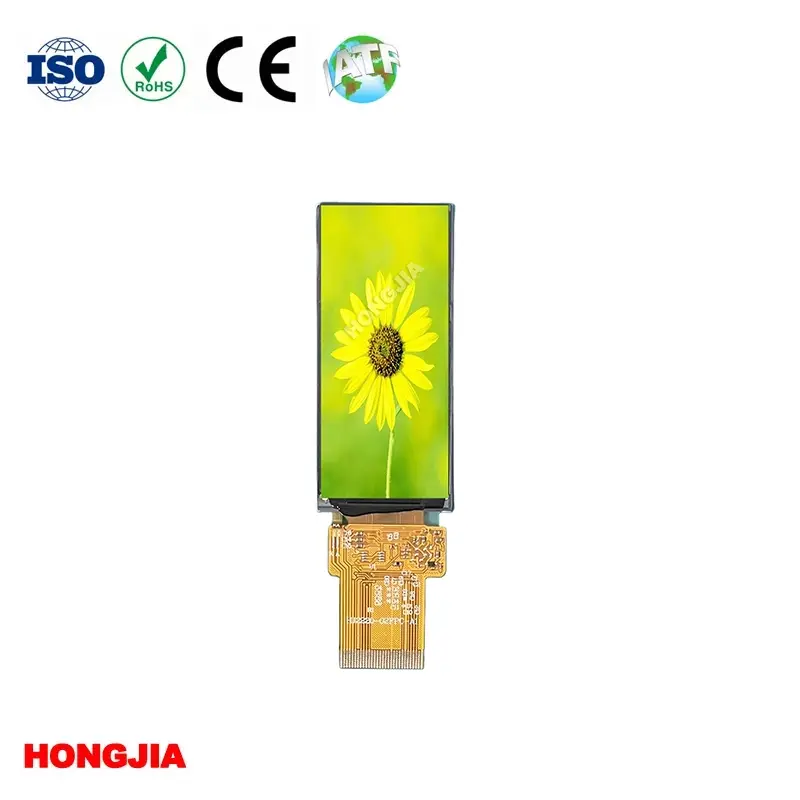

2,22 tuuman baarinauhanäyttö SPI kosketuksella

HONGJIA 2,22 tuuman Bar Strip Display SPI with Touch on suunniteltu valmistajille, jotka tarvitsevat pitkäkaistaista näyttömoduulia, joka integroi sekä näytön ulostulon että kosketustoiminnon rajoitetuissa asennustiloissa.

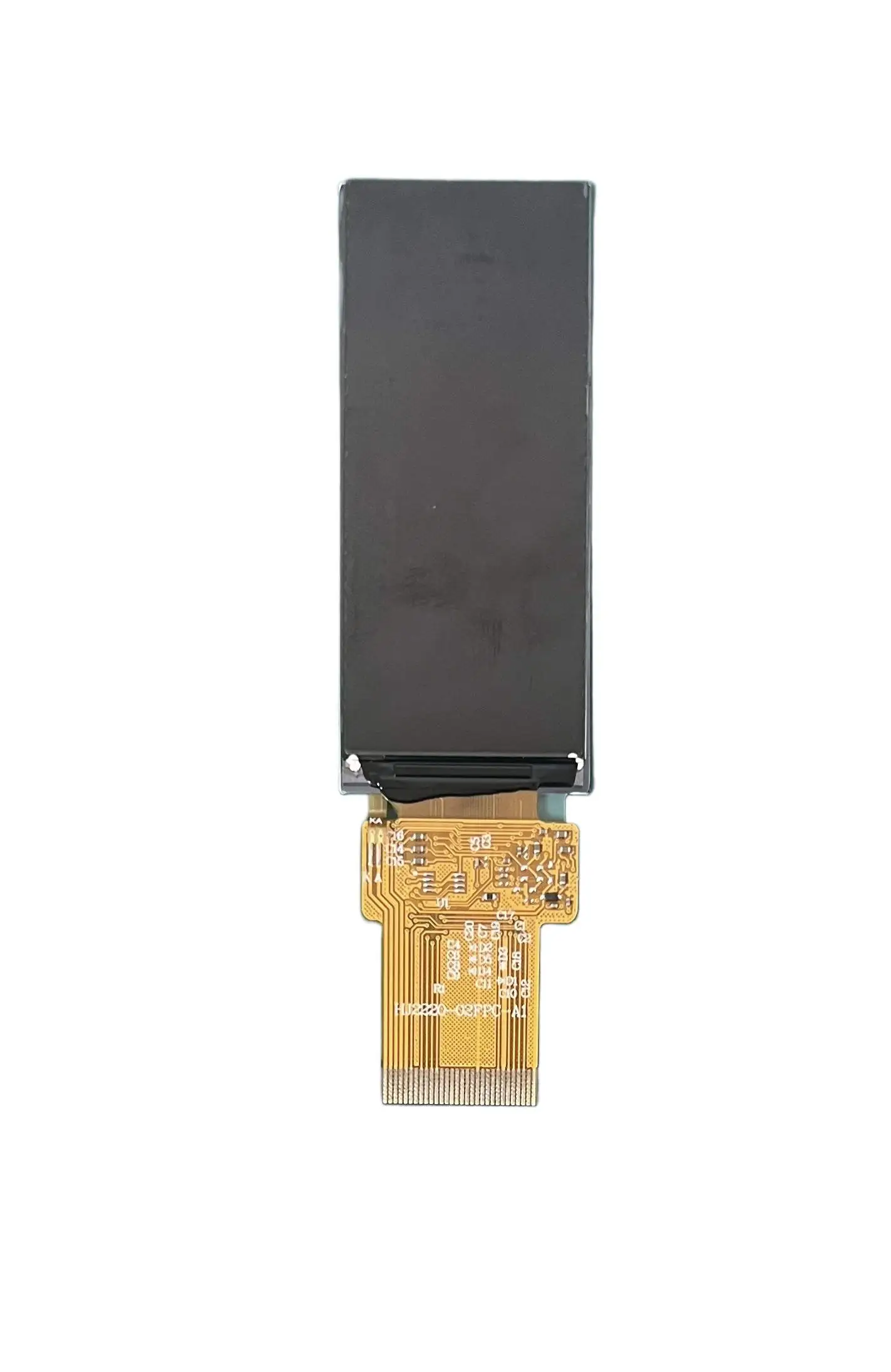

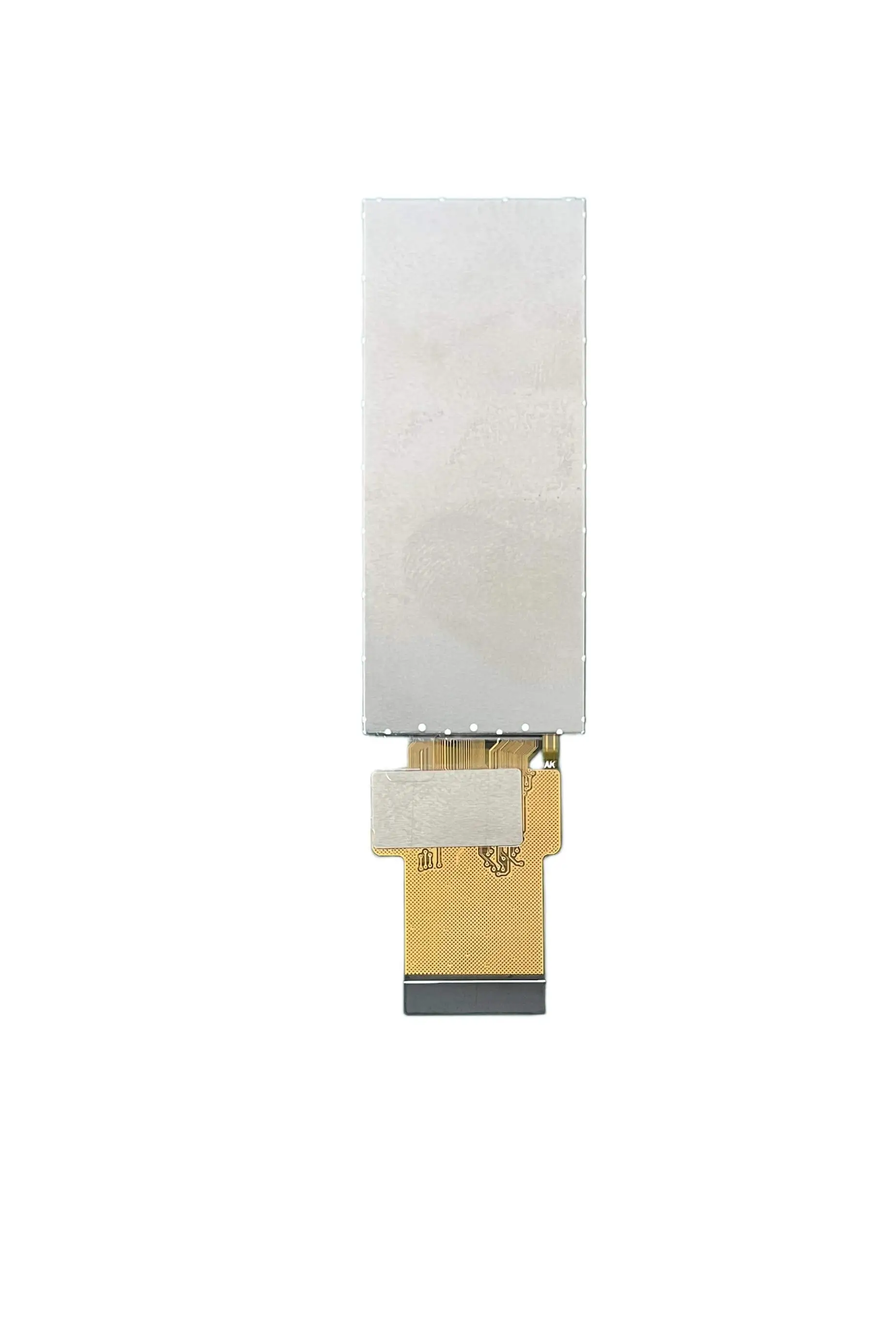

HJ2220-02FPC-A1 käyttää 2,22 tuuman IPS TFT -näyttöä, jonka resoluutio on 180(RGB) × 454 pikseliä, ja tukee SPI-tietoliikennettä. Tämä moduuli eroaa perinteisistä erillisistä LCD- ja kosketuspaneelirakenteista, ja se käyttää solun sisäistä kosketusrakennetta, joka integroi kosketustunnistuksen näytön rakenteeseen paksuuden pienentämiseksi ja tuotteen kokoamisen yksinkertaistamiseksi.

Tämä SPD2010-ohjainpiirillä varustettu näyttömoduuli tukee 30-nastaista standardiliitintä ja monikosketustoimintoa IIC-kosketustiedonsiirron kautta. Ohut ääriviivat, laaja käyttölämpötila-alue ja luotettava kosketussuorituskyky tarjoavat käytännöllisen näyttöratkaisun pienikokoisille elektronisille tuotteille.

Tekniset tiedot

Kapasitiivisen kosketusnäytön tekniset tiedot

TFT LCD -moduulin tekniset tiedot

Pitkäkaistainen näyttömuoto kompaktia tuotesuunnittelua varten

HONGJIA 2,22 tuuman Bar Strip Display SPI with Touch käyttää kapeaa ja pitkänomaista näyttörakennetta, mikä tarjoaa suunnittelijoille enemmän joustavuutta kehitettäessä tuotteita, joissa on rajoitettu etupaneelitila.

20,79 (K) × 52,44 (L) mm:n aktiivinen alue antaa valmistajille mahdollisuuden luoda kompakteja käyttöliittymiä säilyttäen samalla riittävästi näyttötilaa kuvakkeille, säätimille ja tietojen visualisoinnille.

Tämä tankonauhamuoto sopii laitteisiin, joissa perinteinen neliön tai suorakaiteen muotoinen näyttö ei täytä mekaanisia suunnitteluvaatimuksia.

In-cell Touch Technology yhdistää näytön ja ohjauksen

Moduuli käyttää solun sisäistä kosketusrakennetta, joka integroi kosketustunnistuskerroksen suoraan näyttöpaneeliin.

Verrattuna ulkoiseen kosketuspaneelikokoonpanoon tämä rakenne auttaa vähentämään moduulin paksuutta, yksinkertaistamaan sisäistä rakennetta ja parantamaan tuotteiden integroinnin kokonaistehokkuutta.

Integroitu muotoilu sopii erityisesti kannettaviin laitteisiin ja sulautettuihin laitteisiin, jotka vaativat ohuen ja kompaktin kosketusnäytön ratkaisun.

SPI-liitäntä yksinkertaistaa sulautettujen järjestelmien integrointia

Näyttö tukee SPI-liitäntää, mikä tarjoaa käytännöllisen viestintätavan pienikokoisille elektronisille järjestelmille.

30-nastaisella vakiopistokeliitännällä moduuli auttaa insinöörejä helpottamaan laitteiston integrointia ja vähentämään johdotuksen monimutkaisuutta tuotekehityksen aikana.

Kosketustoiminto käyttää IIC-tietoliikennettä, mikä mahdollistaa näytön ulostulon ja kosketussyötön riippumattoman ohjauksen.

IPS-paneeli tarjoaa vakaan kuvankatselun

Näyttö käyttää IPS-tekniikkaa, jossa on ALL O'CLOCK -katselusuunta, mikä säilyttää tasaisen kuvanlaadun ja värien suorituskyvyn eri katselukulmista.

180(RGB) × 454 pikselin resoluutiolla moduuli tarjoaa selkeän visuaalisen ulostulon pienessä palkkimaisessa näyttömuodossa.

Läpäisevä normaalisti musta näyttötila parantaa kuvan kontrastia ja tukee selkeää käyttöliittymäesitystä erilaisissa elektronisissa tuotteissa.

Monikosketuskäyttö kestävällä lasipinnalla

Integroitu projisoitu kapasitiivinen kosketusnäyttö tukee monikosketustoimintoa ja tarjoaa sujuvan ja tarkan käyttäjän vuorovaikutuksen.

Kosketuspaneelissa on käytetty lasipäällystemateriaalia:

• Läpinäkyvyys ≥87 %

• Kovuus ≥7H

Tämä rakenne auttaa ylläpitämään selkeää valonläpäisyä ja parantamaan pinnan kulumisenkestävyyttä päivittäisen käytön aikana.

Erittäin ohut rakenne rajoitettuihin sovelluksiin

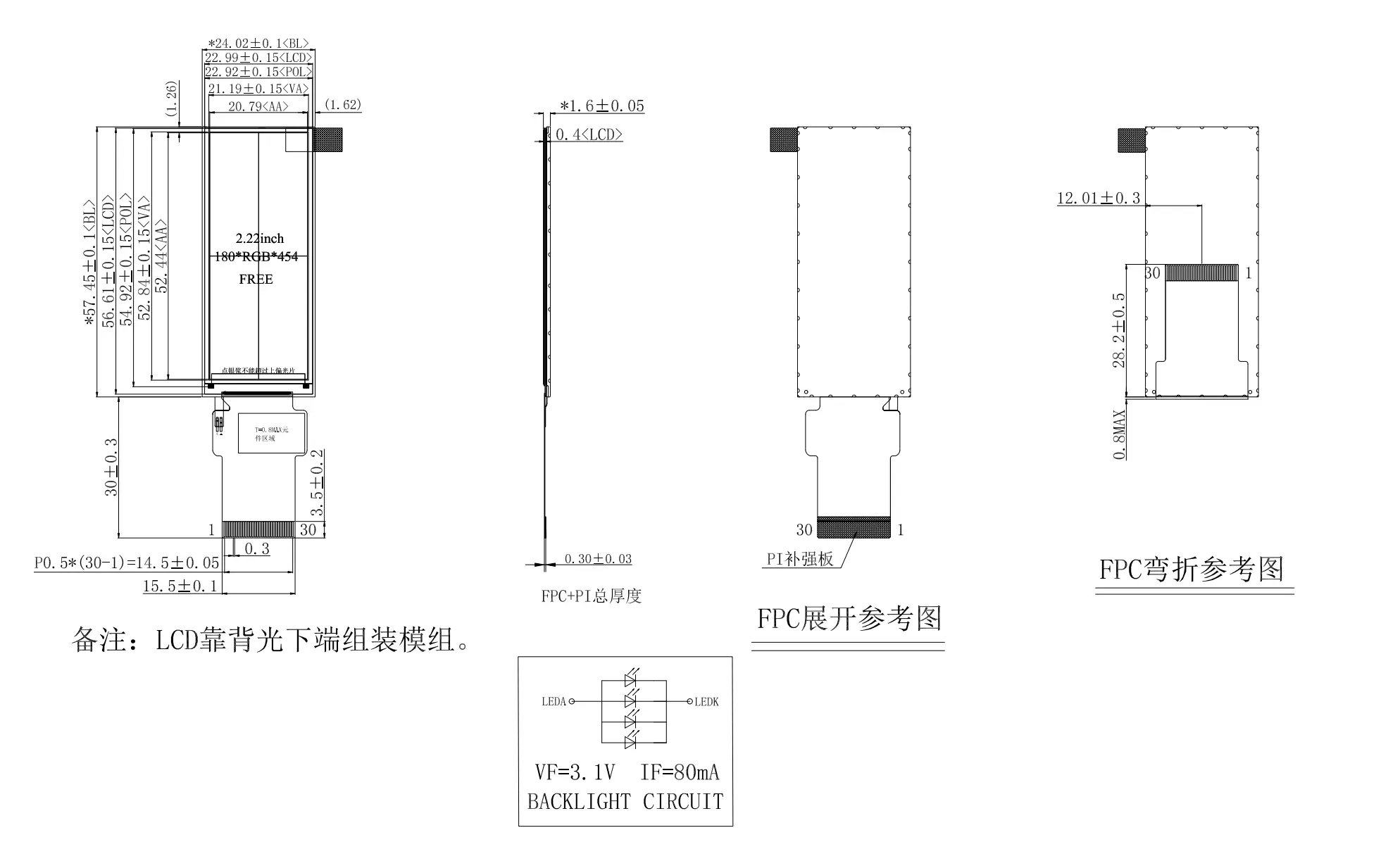

HONGJIA 2,22 tuuman Bar Strip Display SPI with Touch -näytöllä on kompakti rakenne, jonka ääriviivat ovat:

• 24,02 (K) × 57,45 (L) × 1,6 (P) mm

1,6 mm:n paksuus tekee siitä sopivan tuotteisiin, joissa sisäinen asennustila on rajallinen, mutta tarjoaa silti integroidut näyttö- ja kosketustoiminnot.

Laaja lämpötilakäyttö vaativiin ympäristöihin

Tämä näyttömoduuli on suunniteltu sovelluksiin, jotka vaativat vakaata toimintaa vaihtelevissa olosuhteissa, ja se tukee:

• Käyttölämpötila: -30°C - +80°C

• Säilytyslämpötila: -30°C - +80°C

Laaja lämpötilakestävyys tekee siitä sopivan lääkinnällisiin laitteisiin, teollisuusinstrumentteihin ja muihin elektronisiin laitteisiin, jotka toimivat haastavissa ympäristöissä.

Sovellukset lääketieteellisessä, teollisuus- ja kulutuselektroniikassa

HONGJIA 2,22 tuuman Bar Strip Display SPI with Touch voidaan integroida:

• Lääkintälaitteet

• Kauneudenhoitolaitteet

• Teolliset instrumentit

• Älykkäät ohjauspaneelit

• Kuluttajaelektroniikka

• Sulautetut näyttöjärjestelmät

Sen kapeakaistaisen suunnittelun, SPI-liitännän, integroidun kosketusohjauksen ja laajan lämpötilan suorituskyvyn yhdistelmä tarjoaa valmistajille joustavan ratkaisun interaktiivisiin elektroniikkatuotteisiin.

HONGJIA-näyttö- ja kosketusratkaisuominaisuus

HONGJIA on erikoistunut LCD-näyttömoduulien ja kosketusnäyttöratkaisujen tutkimukseen, kehittämiseen, valmistukseen ja toimittamiseen.

Yli 12 vuoden kokemuksella HONGJIA tarjoaa näyttötuotteita 0,99 tuumasta 12,1 tuumaan, mukaan lukien tavalliset LCD-moduulit, kosketusnäyttökokoonpanot ja räätälöidyt ratkaisut.

Ammattimaisen teknisen tuen ja 36 kuukauden huoltopalvelujakson avulla HONGJIA tukee globaaleja asiakkaita näyttöjen valinnassa, integroinnissa ja tuotekehityksessä.

Usein kysytyt kysymykset

1. Mikä on tärkein ero palkkinäytön ja tavallisen LCD-moduulin välillä? Palkkinauhanäytössä käytetään pitkänomaista näyttömuotoa, minkä ansiosta valmistajat voivat asentaa näytön kapeisiin tiloihin, joihin perinteiset suorakaiteen muotoiset näytöt eivät välttämättä sovi. Sitä käytetään yleisesti kompakteissa ohjausliitännöissä ja sulautetuissa laitteissa.

2. Onko tässä 2,22 tuuman nauhanäytössä kosketustoimintoa? Kyllä. Moduuli integroi projisoidun kapasitiivisen kosketusnäytön, jossa on monikosketusominaisuus solun sisäisen kosketusrakenteen avulla, joka yhdistää näytön ja kosketustoiminnot yhdeksi kokoonpanoksi.

3. Mitä käyttöliittymää tämä palkkinauhanäyttö tukee? LCD-moduuli tukee SPI-liitäntää, kun taas kosketustoiminto käyttää IIC-tietoliikennettä. Tämä yhdistelmä mahdollistaa joustavan integroinnin sulautettuihin elektronisiin järjestelmiin.

4. Mitä hyötyä solun sisäisestä kosketusrakenteesta on? Solun sisäinen rakenne integroi kosketustunnistuksen näyttöpaneeliin, mikä auttaa vähentämään moduulin paksuutta ja yksinkertaistamaan mekaanista suunnittelua verrattuna erillisiin LCD- ja kosketuspaneeliratkaisuihin.

5. Voiko tämä näyttö toimia äärimmäisissä lämpötiloissa? Kyllä. Moduuli tukee käyttölämpötila-aluetta -30°C - +80°C, joten se sopii teollisuuslaitteisiin, lääketieteellisiin laitteisiin ja muihin vaativiin sovelluksiin.

6. Mitkä sovellukset voivat käyttää HONGJIA 2,22 tuuman Bar Strip Display SPI with Touchia? Tämä näyttömoduuli sopii lääketieteellisiin laitteisiin, kauneuslaitteisiin, teollisuusinstrumentteihin, kulutuselektroniikkaan, älykkäisiin ohjauspaneeleihin ja muihin tuotteisiin, jotka vaativat kompaktin kosketusnäytön.
