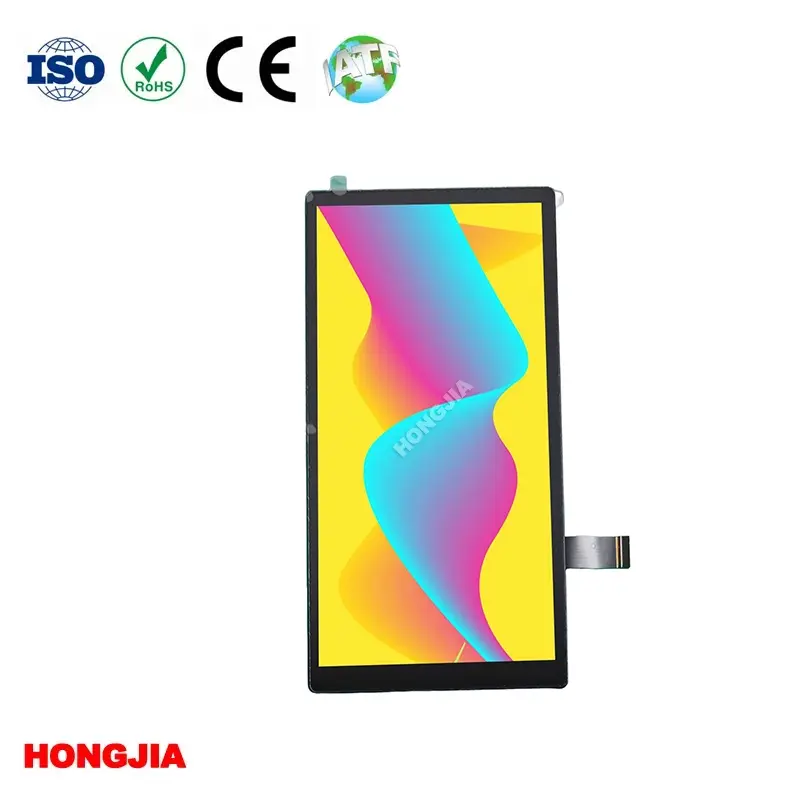

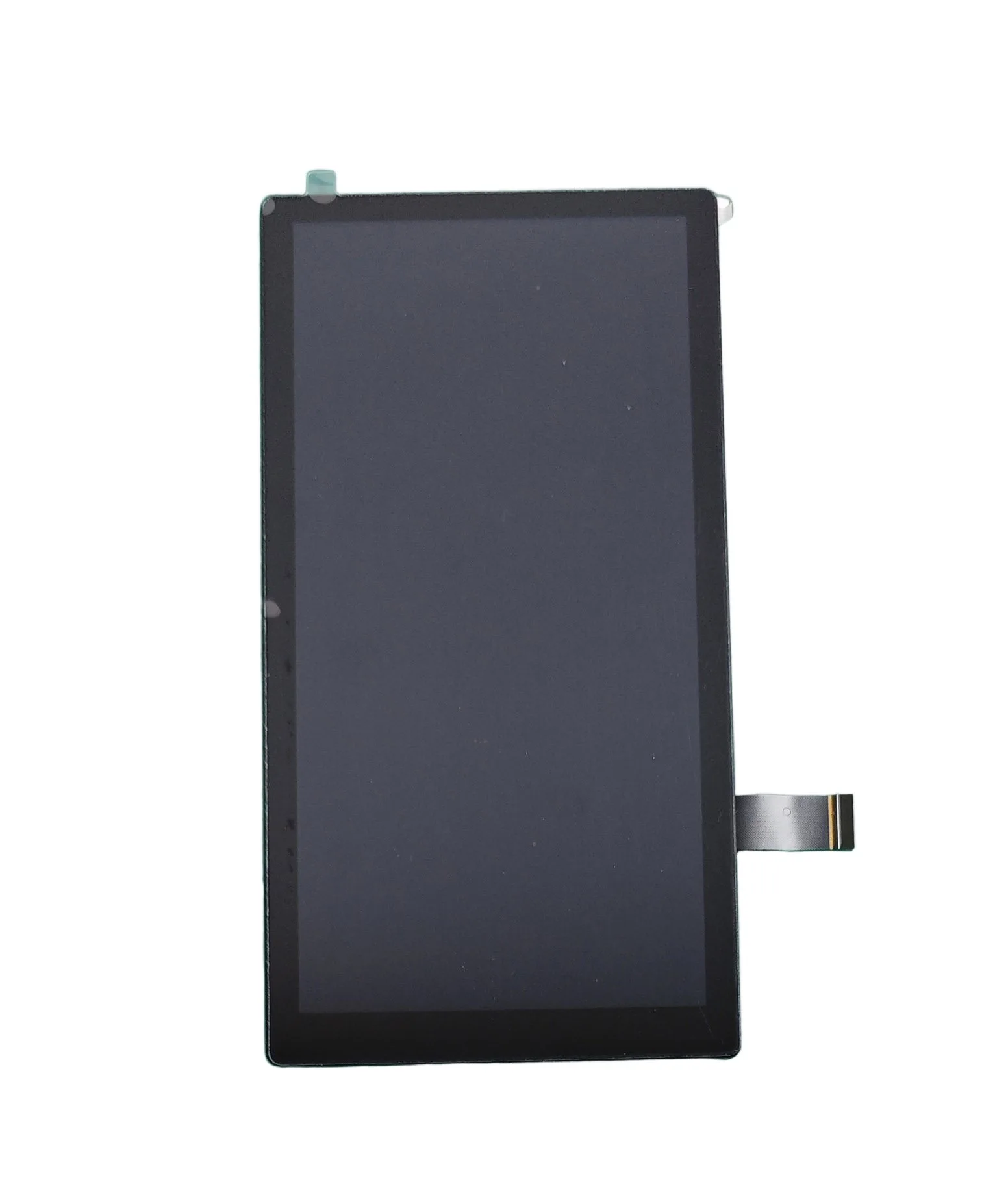

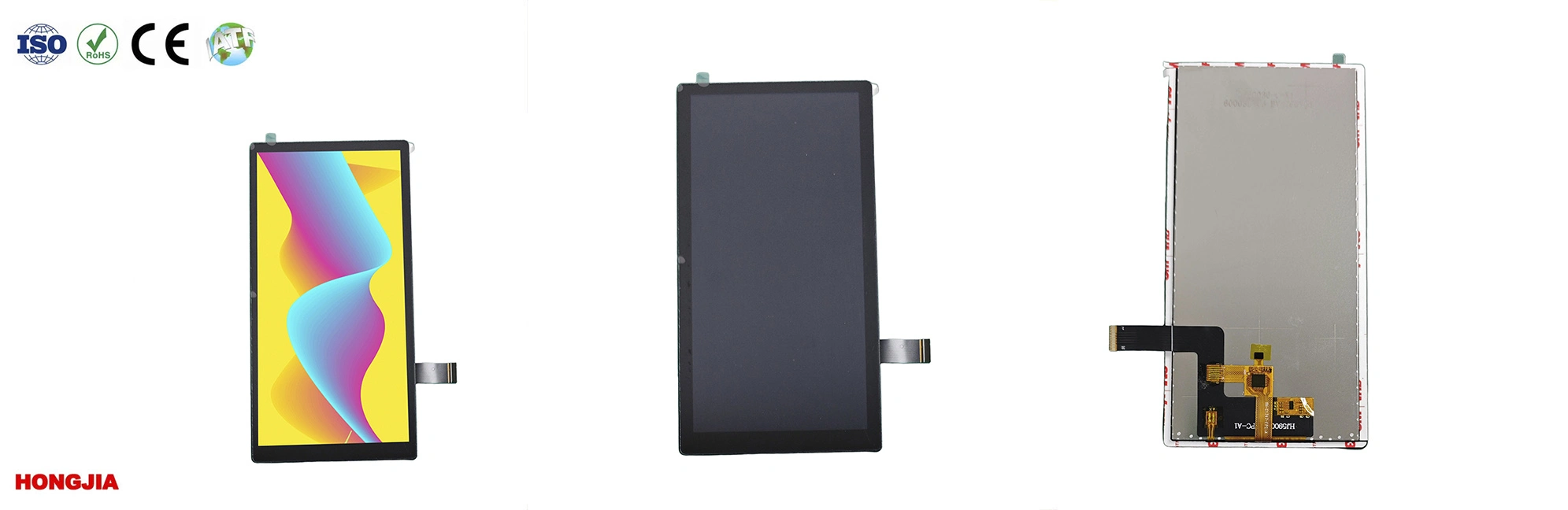

5,9 tuuman IPS-näyttö kosketuksella 720 × 1480 MIPI

HONGJIA 5,9 tuuman IPS-näyttö kosketuksella 720 × 1480 MIPI on kehitetty valmistajille, jotka tarvitsevat täydellisen näyttöratkaisun, joka yhdistää teräväpiirtonäytön ja kosketusvuorovaikutuksen.

HJ5900-01FPC-A1 käyttää 5,9 tuuman IPS TFT-näyttöä 18:9 pitkänomaisella muodolla, mikä tarjoaa suuremman pystysuoran katselualueen säilyttäen samalla tuotteen kompaktin rakenteen. 720(RGB) × 1480 pikselin resoluutiolla moduuli tarjoaa yksityiskohtaisia ​​kuvia graafisiin liitäntöihin, ohjauspaneeleihin ja multimediasovelluksiin.

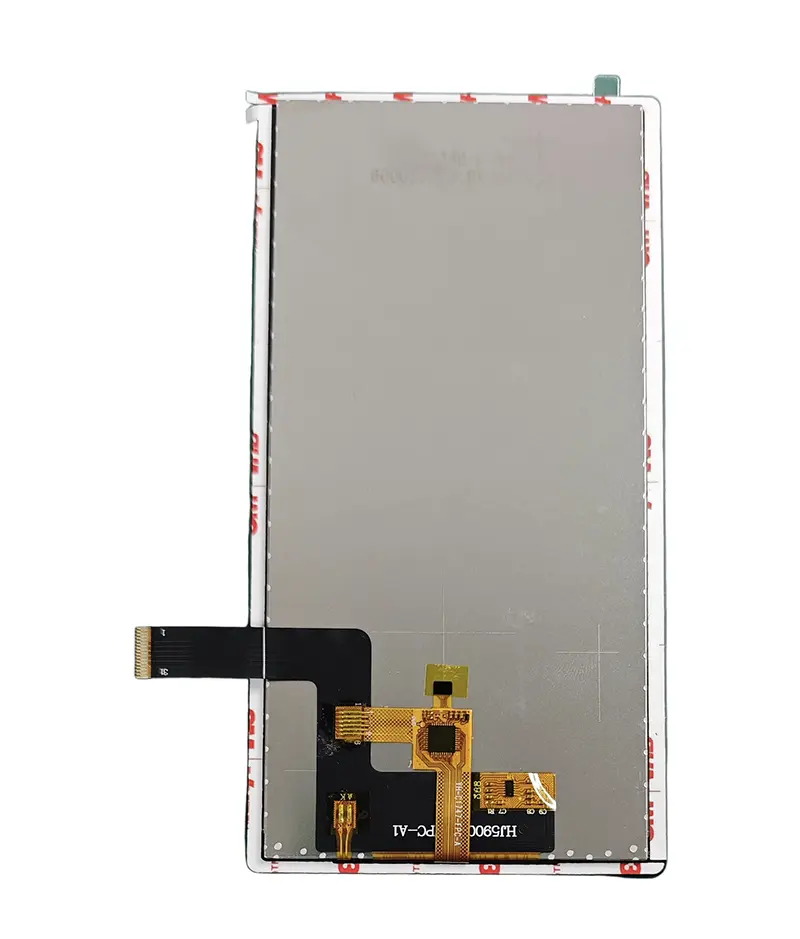

Toisin kuin erilliset LCD- ja kosketuspaneelikokoonpanot, tämä kosketusnäyttö integroi kapasitiivisen kosketusliittymän näytön FPC-suunnitteluun. Yhdistetty rakenne vähentää sisäisiä johdotusvaatimuksia ja säästää emolevyn tilaa tuotekehityksen aikana.

FL7703N-ohjainpiirillä varustettu moduuli tukee 2-kaistaisia, 3-kaistaisia ​​ja 4-kaistaisia ​​MIPI-liitäntöjä. Integroitu projisoitu kapasitiivinen kosketusnäyttö käyttää CST3530-kosketusohjainpiiriä, joka tukee monikosketuskäyttöä IIC-viestinnän kautta.

Integroitu kosketusnäytön suunnittelu yksinkertaisempaan tuotekehitykseen

HONGJIA 5,9 tuuman IPS-näyttö kosketusnäytöllä 720 × 1480 MIPI yhdistää LCD-näytön ja kosketusohjauksen yhdeksi moduuliksi.

Kosketusliitäntä on integroitu näytön joustavaan kaapeliin, mikä vähentää ylimääräisiä liitäntävaatimuksia ja auttaa valmistajia optimoimaan sisäisten tuotteiden asetteluja.

Tämä integroitu rakenne sopii pienikokoisiin elektroniikkatuotteisiin, joissa asennustila ja kokoonpanotehokkuus ovat tärkeitä näkökohtia.

18:9 pitkä näyttömuoto kannettaville sovelluksille

Moduulin näyttösuhde on 18:9, mikä tarjoaa kapean ja pitkänomaisen näytön.

Tämä muoto tarjoaa etuja kannettaville laitteille tarjoamalla enemmän pystysuoraa näyttötilaa:

• Ohjausliitännät

• Menut

• Datan visualisointi

• Kosketustoiminnot

Kapea kehysrakenne auttaa myös parantamaan nykyaikaisten elektroniikkatuotteiden yleisilmettä.

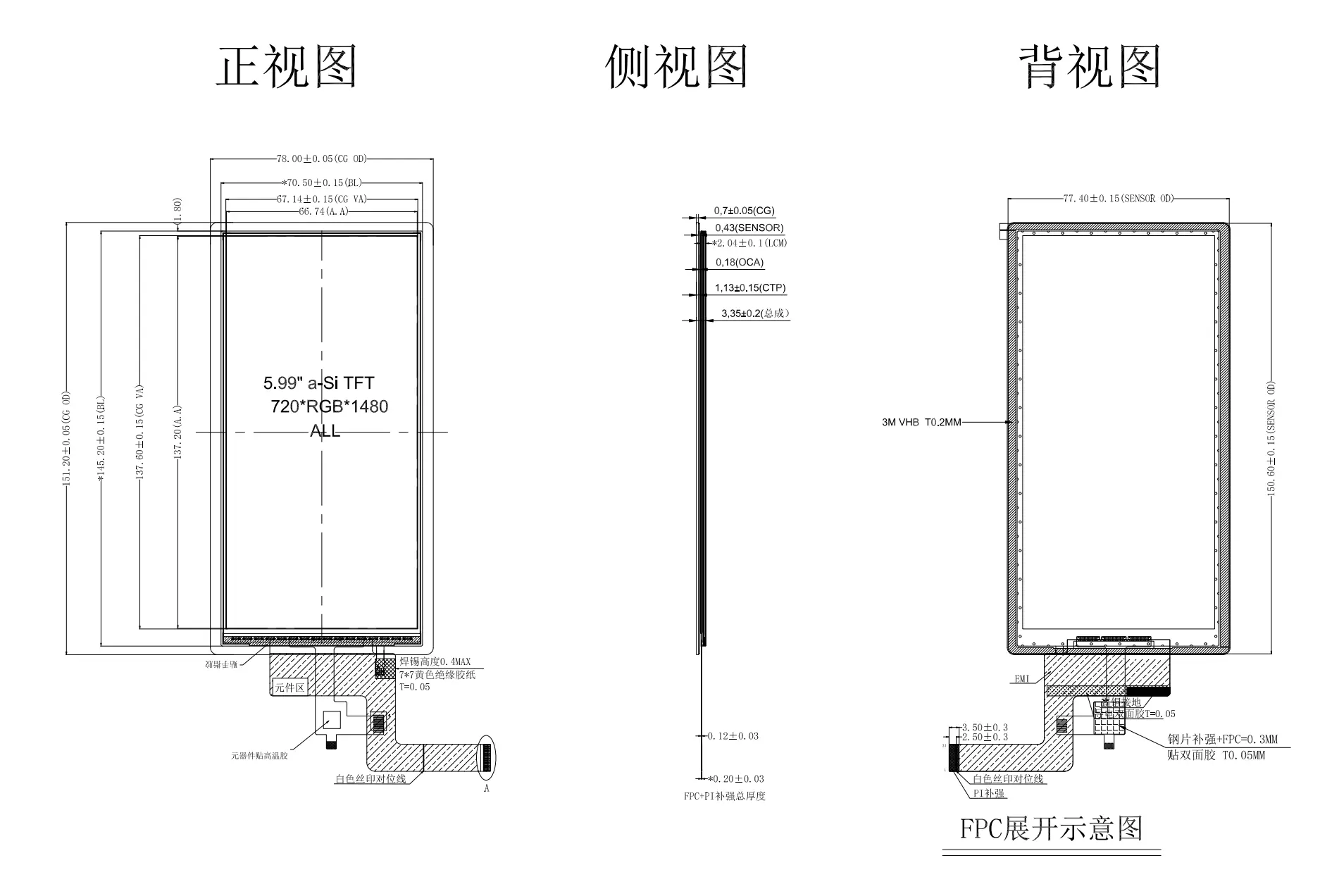

Tekniset tiedot

Kapasitiivisen kosketusnäytön tekniset tiedot

TFT LCD -moduulin tekniset tiedot

IPS-paneeli tarjoaa laajan katselun

Näyttö käyttää IPS-tekniikkaa, jossa on KAIKKI katselusuuntaominaisuudet, mikä säilyttää tasaisen kuvanlaadun ja värien suorituskyvyn eri kulmista.

720 × 1480 resoluutio tarjoaa HD-kuvan, kun taas 16M-värinäyttö mahdollistaa sujuvan kuvansiirron ja yksityiskohtaisen visuaalisen esityksen.

Monikaistainen MIPI-liitäntä joustavalla integraatiolla

Moduuli tukee:

• 2-kaistainen MIPI

• 3-kaistainen MIPI

• 4-kaistainen MIPI

Tämän joustavan MIPI-kokoonpanon avulla suunnittelijat voivat valita sopivia siirtoratkaisuja eri laitteistoarkkitehtuurien mukaan.

31-nastainen vakioliitäntä helpottaa integrointia sulautettuihin järjestelmiin.

Kapasitiivinen monikosketustoiminto kestävällä pinnalla

Integroitu kosketuspaneeli käyttää projektiivista kapasitiivista kosketustekniikkaa.

Kosketustiedot sisältävät:

• Monikosketuksen tuki

• IIC-viestintä

• CST3530-kosketusohjaimen IC

• Lasikannen materiaali

• ≥87 % läpinäkyvyys

• ≥7H kovuus

Kestävä kosketuspinta auttaa ylläpitämään luotettavaa toimintaa säännöllisen käyttäjän vuorovaikutuksen aikana.

Suuri kirkkaus ulkona luettaville

HONGJIA 5,9 tuuman IPS-näyttö Touch 720 × 1480 MIPI -näytöllä tarjoaa 900 cd/m² kirkkauden valittavissa olevilla kirkkausvaihtoehdoilla.

Korkean luminanssin suorituskyky parantaa näkyvyyttä voimakkaissa ympäristön valaistusolosuhteissa, mikä tekee siitä sopivan ulko- ja puoliulkokäyttöön, kuten drone-ohjaimiin ja kannettaviin laitteisiin.

Suunniteltu älylaitteille ja ammattilaitteille

Tämä integroitu kosketusnäyttömoduuli sopii:

• Drone-kaukosäätimet

• Älykodin laitteet

• Kämmenlaitteet

• POS-päätteet

• Lääkintälaitteet

• Teolliset ohjauslaitteet

• Kannettavat elektroniikkatuotteet

Sen teräväpiirtonäytön, kosketusintegroinnin, MIPI-liitännän ja ohuen rakenteen yhdistelmä tarjoaa valmistajille käytännöllisen ratkaisun interaktiivisiin laitteisiin.

HONGJIA näytön valmistuskyky

HONGJIA on erikoistunut LCD-näyttömoduulien kehittämiseen, valmistukseen ja räätälöityihin näyttöratkaisuihin.

Yli 12 vuoden kokemuksella HONGJIA tarjoaa näyttötuotteita, joiden koko vaihtelee 0,99 tuumasta 12,1 tuumaan, mukaan lukien tavalliset TFT LCD-moduulit, integroidut kosketusnäytöt ja mukautetut näyttökokoonpanot.

Ammattimainen tekninen tuki ja 36 kuukauden huoltopalvelujakso ovat saatavilla tukemaan asiakkaita tuotekehityksen ja integroinnin aikana.

Usein kysytyt kysymykset

Mitä eroa on tällä kosketusnäytöllä ja tavallisella 5,9 tuuman LCD-moduulilla? Tässä mallissa on projisoitu kapasitiivinen kosketusnäyttö LCD-moduulin kanssa, mikä mahdollistaa sekä näytön ulostulon että kosketusohjauksen yhdessä kokoonpanossa. Se auttaa yksinkertaistamaan tuotteen rakennetta ja vähentämään sisätilan tarvetta.

Tukeeko tämä 5,9 tuuman näyttö monikosketustoimintoa? Kyllä. Integroitu kapasitiivinen kosketuspaneeli tukee monikosketustoimintoja ja käyttää CST3530-kosketusohjainpiiriä IIC-tiedonsiirron kanssa.

Mitä MIPI-liitäntäkokoonpanoja tuetaan? Moduuli tukee 2-kaistaisia, 3-kaistaisia ​​ja 4-kaistaisia ​​MIPI-liitäntöjä, mikä tarjoaa joustavuutta erilaisille laitteistomalleille.

Sopiiko tämä näyttö ulkotuotteille? Kyllä. Näyttö, jonka kirkkaus on jopa 900 cd/m², tarjoaa paremman näkyvyyden voimakkaissa ympäristön valaistusolosuhteissa ja sopii ulko- tai puoliulkon laitteisiin.

Mitkä sovellukset voivat käyttää tätä integroitua kosketusnäyttöä? Moduuli sopii drone-ohjaimiin, älykotituotteisiin, kämmenlaitteisiin, POS-järjestelmiin, lääketieteellisiin laitteisiin ja muihin interaktiivisiin elektronisiin tuotteisiin.
