3,4 tuuman neliönäyttö 540 × 540 RGB

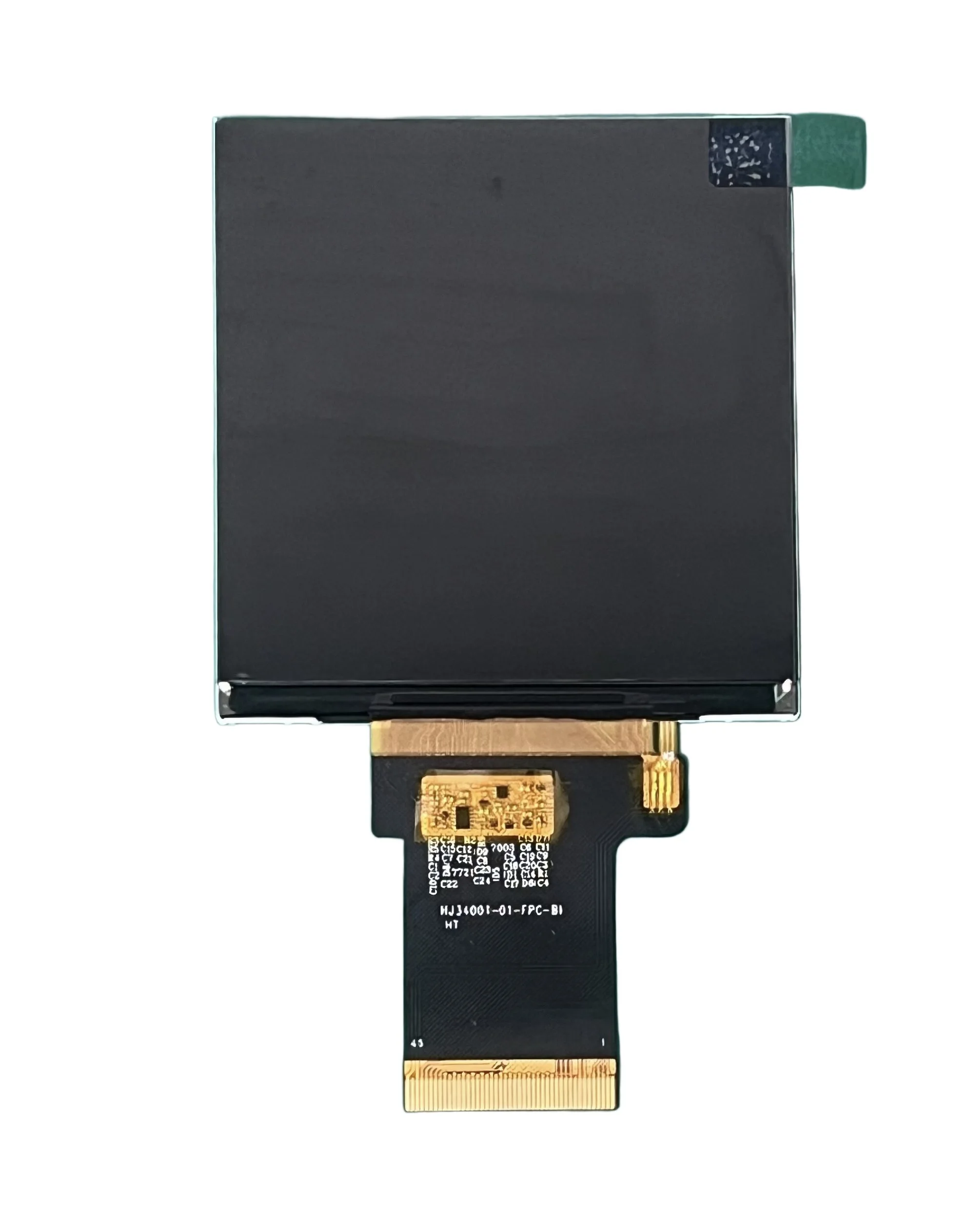

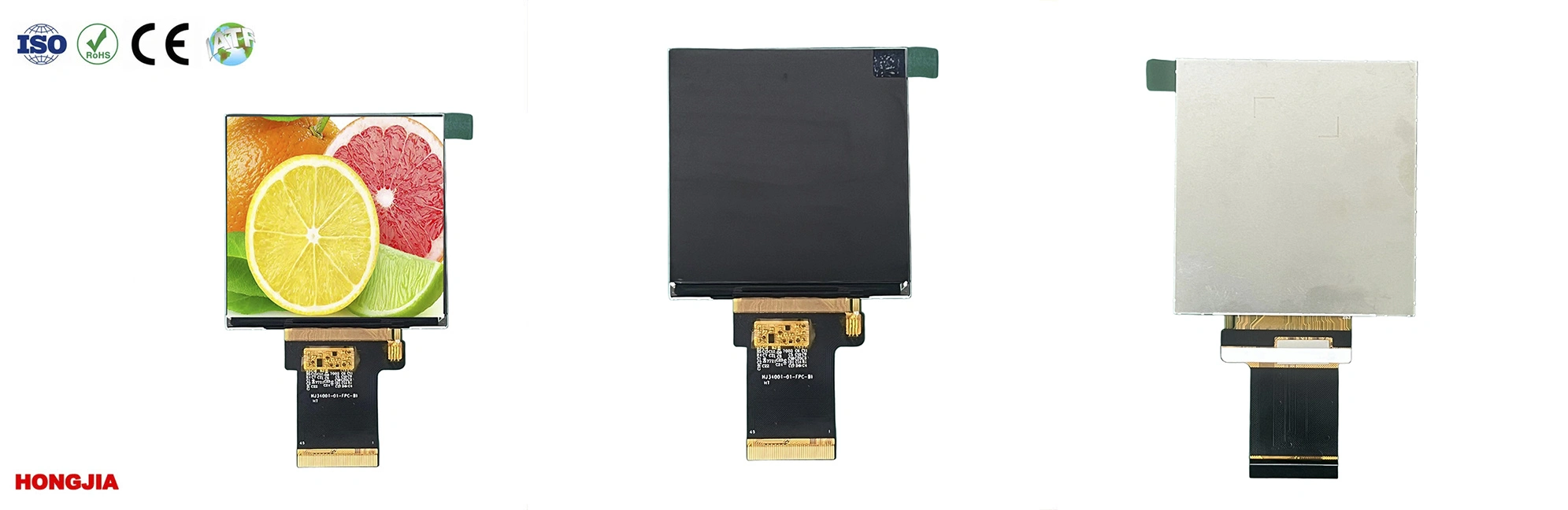

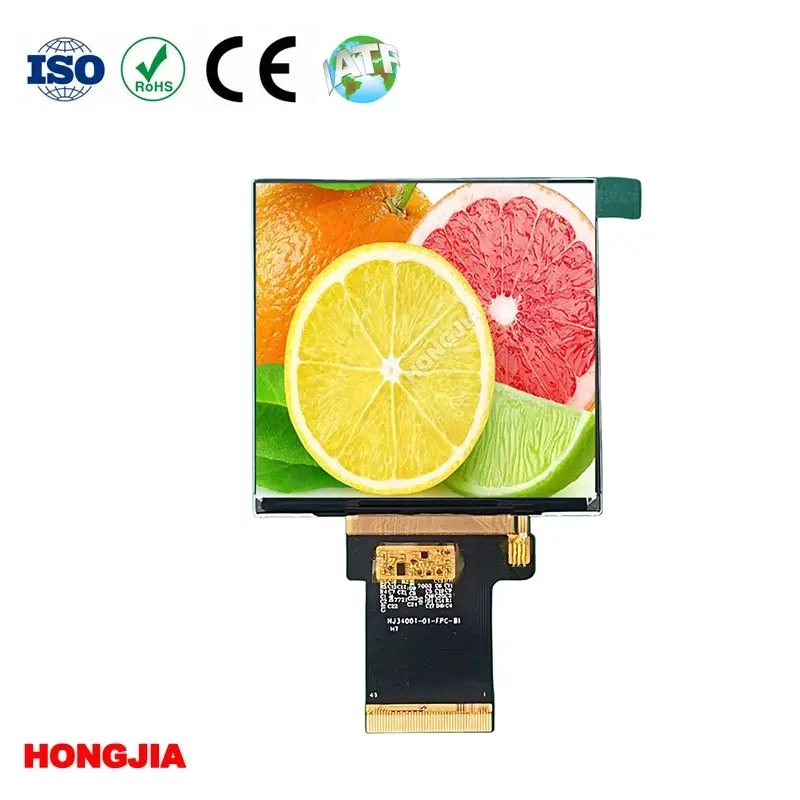

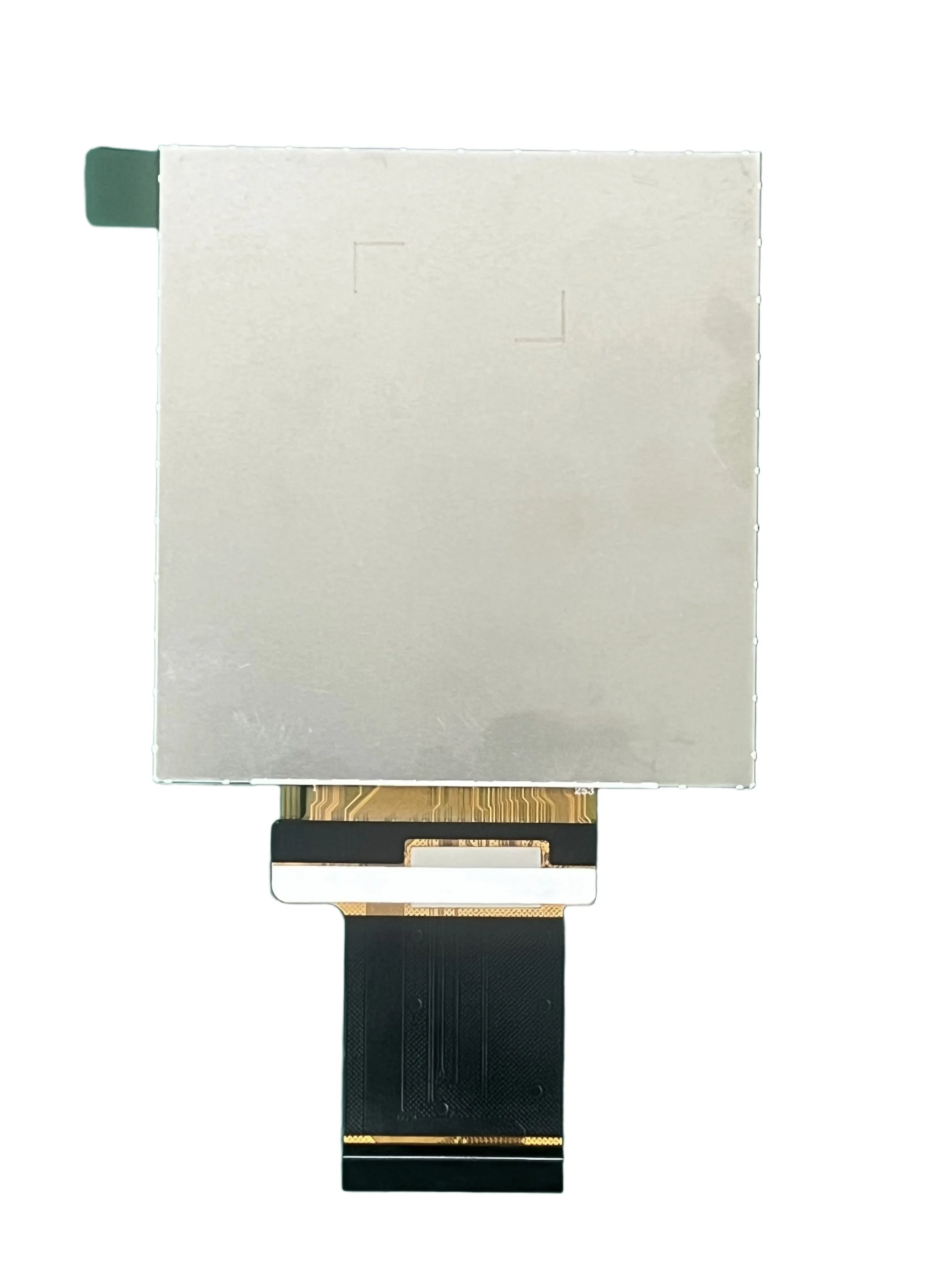

HONGJIA 3,4 tuuman neliönäyttö 540 × 540 RGB on kehitetty elektroniikkavalmistajille, jotka tarvitsevat neliön muotoisen näyttömoduulin luotettavalla suorituskyvyllä ja joustavilla liitäntävaihtoehdoilla.

HJ34001-01FPC-A1 käyttää 3,4 tuuman IPS TFT LCD -näyttöä symmetrisellä 540(RGB) × 540 pikselin resoluutiolla, mikä tarjoaa tasaisen vaaka- ja pystysuuntaisen näyttöalueen graafisia liitäntöjä, ohjauspaneeleja ja tiedon visualisointia varten. Tämä JD9261T-ohjainpiirillä varustettu moduuli tukee 16-bittisiä, 18-bittisiä ja 24-bittisiä RGB-tulosignaaleja 45-nastaisen vakiopistokeliitännällä.

Täysi IPS-katseluteho, 450 cd/m² kirkkaus, 16M näytön värit ja laaja käyttölämpötila-alue -30°C - +80°C, tämä neliönmuotoinen näyttömoduuli tarjoaa luotettavan ratkaisun teollisuuslaitteille, älylaitteille ja sulautetuille elektroniikkatuotteille.

Neliön muotoinen näyttömuoto tasapainoisille käyttöliittymäasetteluille

HONGJIA 3,4 tuuman neliönäyttö 540 × 540 RGB käyttää neliön muotoista näyttörakennetta, jonka vaaka- ja pystymitat ovat samat.

540 × 540 pikselin resoluutio tarjoaa tasapainoisen visuaalisen alueen, jonka avulla suunnittelijat voivat luoda symmetrisiä käyttöliittymiä, graafisia ohjaimia, pyöreitä valikoita, kojelaudoita ja älylaitteiden näyttöjä.

Perinteisiin suorakaiteen muotoisiin LCD-moduuleihin verrattuna neliön muotoinen muoto tarjoaa enemmän joustavuutta tuotteille, joissa näytön suhteet ovat tärkeä osa kokonaissuunnittelua.

RGB-liitäntä tukee useita värimäärityksiä

Näyttömoduuli tukee 16-bittisiä, 18-bittisiä ja 24-bittisiä RGB-liitäntöjä, joiden avulla suunnittelijat voivat valita eri värisyvyyskokoonpanoja järjestelmävaatimusten mukaan.

RGB-liitäntä tarjoaa käytännöllisen liitäntätavan sulautetuille järjestelmille, kun taas 45-nastainen vakiopistokeliitäntä helpottaa laitteiston integrointia ja tuotekehitystä.

IPS-paneeli tarjoaa tasaisen katselun

Moduuli käyttää IPS-paneelitekniikkaa ALL O'CLOCK -katselusuuntauksella, joka säilyttää vakaan kuvanlaadun ja värien suorituskyvyn eri katselukulmista.

Läpäisevän normaalisti mustan näyttötilan ja 16 miljoonan näytön värin ansiosta näyttö tarjoaa sujuvat kuvasiirtymät ja selkeän visuaalisen tulosteen erilaisille sähköisille liitäntöille.

JD9261T Driver IC varmistaa vakaan näytön ohjauksen

HONGJIA 3,4 tuuman Square Display 540 × 540 RGB integroi JD9261T-ohjainpiirin luotettavaa näytön ohjausta ja RGB-signaalin käsittelyä varten.

Ohjainratkaisu tukee vakaata toimintaa sulautetuissa sovelluksissa ja auttaa valmistajia kehittämään tuotteita, jotka vaativat jatkuvaa näytön suorituskykyä.

Suunniteltu laajaan lämpötilaan käyttöolosuhteisiin

Tämä neliönmuotoinen näyttömoduuli on suunniteltu sovelluksiin, joissa ympäristöolosuhteet voivat vaihdella.

Käyttölämpötila-alue on -30 °C - +80 °C, kun taas varastointilämpötila-alue tukee -30 °C - +85 °C.

Laajan lämpötilan ansiosta näyttö sopii teollisuuslaitteisiin, lääketieteellisiin laitteisiin ja älykkäisiin ohjausjärjestelmiin, joita käytetään vaativissa ympäristöissä.

Kompakti rakenne sulautettujen tuotteiden integrointiin

Moduuli yhdistää suuren aktiivisen näyttöalueen kompaktiin mekaaniseen rakenteeseen.

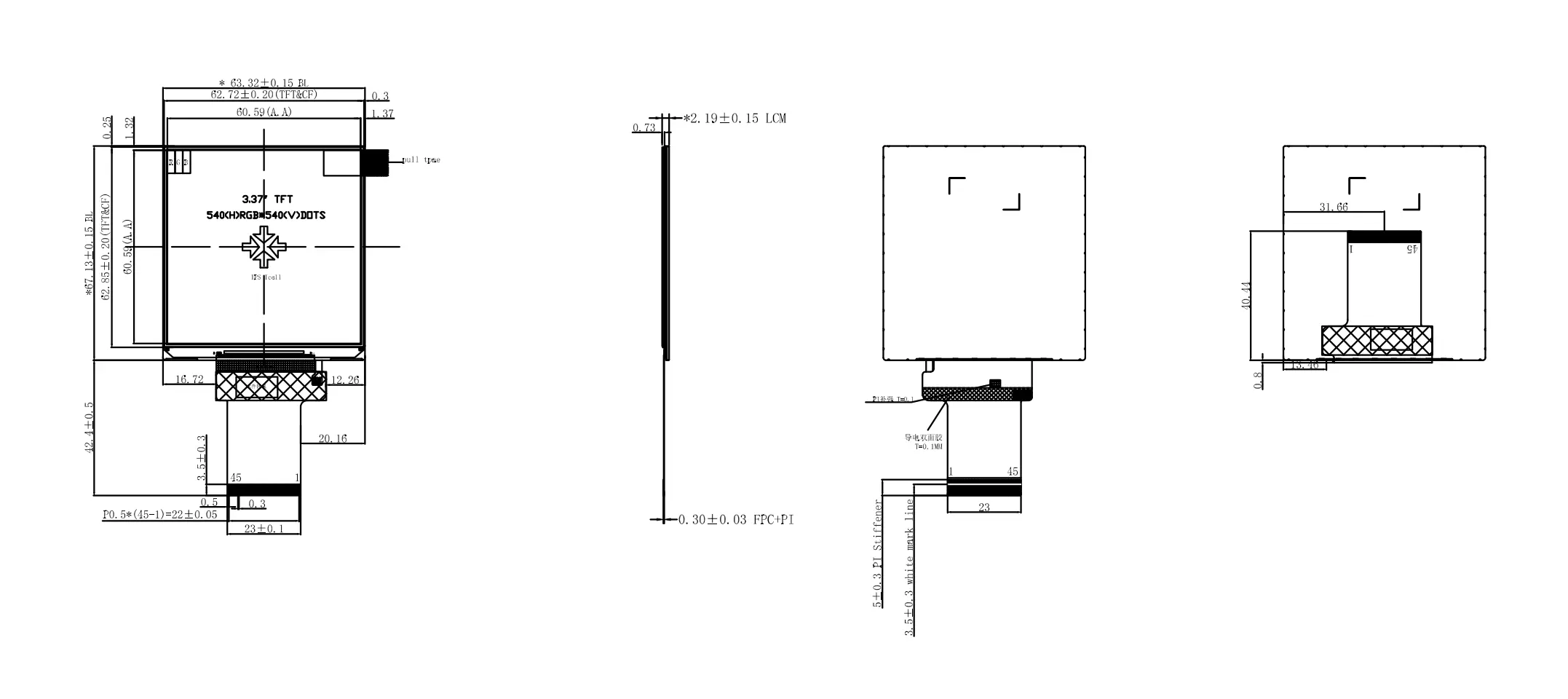

Avainmitat sisältävät: Aktiivinen alue: 60,59 (K) × 60,59 (L) mm Ulkoreunan koko: 63,22 (K) × 67,13 (L) × 2,19 (P) mm

Ohut rakenne mahdollistaa integroinnin rajallisesti tilallisiin elektroniikkatuotteisiin säilyttäen samalla riittävän näyttöalueen käyttöliittymille ja graafiselle sisällölle.

Sovellukset Smart Controlissa ja ammattilaitteissa

HONGJIA 3,4 tuuman Square Display 540×540 RGB sopii:

• Lääkintälaitteet

• Kauneudenhoitolaitteet

• Teolliset instrumentit

• Älykkään kodin lämpötilan ohjauspaneelit

• Kuluttajaelektroniikka

• Sulautetut ohjausjärjestelmät

Sen neliömuoto, RGB-liitäntäyhteensopivuus ja laaja lämpötilatoiminto tekevät siitä sopivan valmistajille, jotka kehittävät kompakteja elektronisia tuotteita, joissa on graafisen näytön vaatimukset.

HONGJIA näytön valmistuskyky

HONGJIA on erikoistunut LCD-näyttömoduulien ja räätälöityjen näyttöratkaisujen tutkimukseen, kehittämiseen, valmistukseen ja toimittamiseen.

Yli 12 vuoden kokemuksella HONGJIA tarjoaa näyttötuotteita 0,99 tuumasta 12,1 tuumaan, mukaan lukien standardit TFT LCD-moduulit, kosketusnäyttöratkaisut ja räätälöidyt kokoonpanot maailmanlaajuisille asiakkaille.

Ammattimainen tekninen tuki ja 36 kuukauden huoltopalvelujakso ovat saatavilla tukemaan asiakkaita tuotteiden valinnassa, integroinnissa ja tuotekehityksessä.

Tekniset tiedot

TFT LCD -moduulin tekniset tiedot

Usein kysytyt kysymykset

Mitä etua neliönmuotoisesta näytöstä on tavalliseen suorakaiteen muotoiseen näyttöön verrattuna? Neliönmuotoisessa näytössä on samat vaaka- ja pystymitat, joten se sopii tuotteille, jotka vaativat tasapainoisia asetteluja, graafisia käyttöliittymiä, kojetauluja ja ohjauspaneeleja.

Mitä käyttöliittymää HONGJIA 3,4 tuuman neliönäyttö tukee? Tämä näyttömoduuli tukee RGB-liitäntää 16-bittisellä, 18-bittisellä ja 24-bittisellä värikonfiguraatiolla, mikä tarjoaa joustavuutta eri laitteistoalustoille.

Mitä ohjainpiiriä käytetään tässä neliönmuotoisessa näyttömoduulissa? Moduuli käyttää JD9261T-ohjainpiiriä, joka tarjoaa vakaan näytön ohjauksen ja RGB-signaalinkäsittelyn suorituskyvyn.

Voiko tämä näyttö toimia ankarissa lämpötiloissa? Kyllä. Moduuli tukee käyttölämpötila-aluetta -30°C - +80°C ja varastointilämpötila-aluetta -30°C - +85°C, joten se sopii vaativiin ympäristöihin.

Mitkä sovellukset sopivat tälle 3,4 tuuman neliön näytölle? Tämä näyttömoduuli sopii lääketieteellisiin laitteisiin, kauneuslaitteisiin, teollisuusinstrumentteihin, älykkään kodin lämpötilan ohjauspaneeleihin, kulutuselektroniikkaan ja sulautettuihin ohjausjärjestelmiin.

Voiko HONGJIA tarjota räätälöityjä näyttöratkaisuja? Kyllä. HONGJIA tarjoaa räätälöityjä LCD-näyttöratkaisuja asiakkaan vaatimusten mukaan, mukaan lukien näytön koko, käyttöliittymätyyppi ja tuotesovellustarpeet.
