2,2 tuuman IPS-näyttö kosketuksella 480 × 800 MIPI

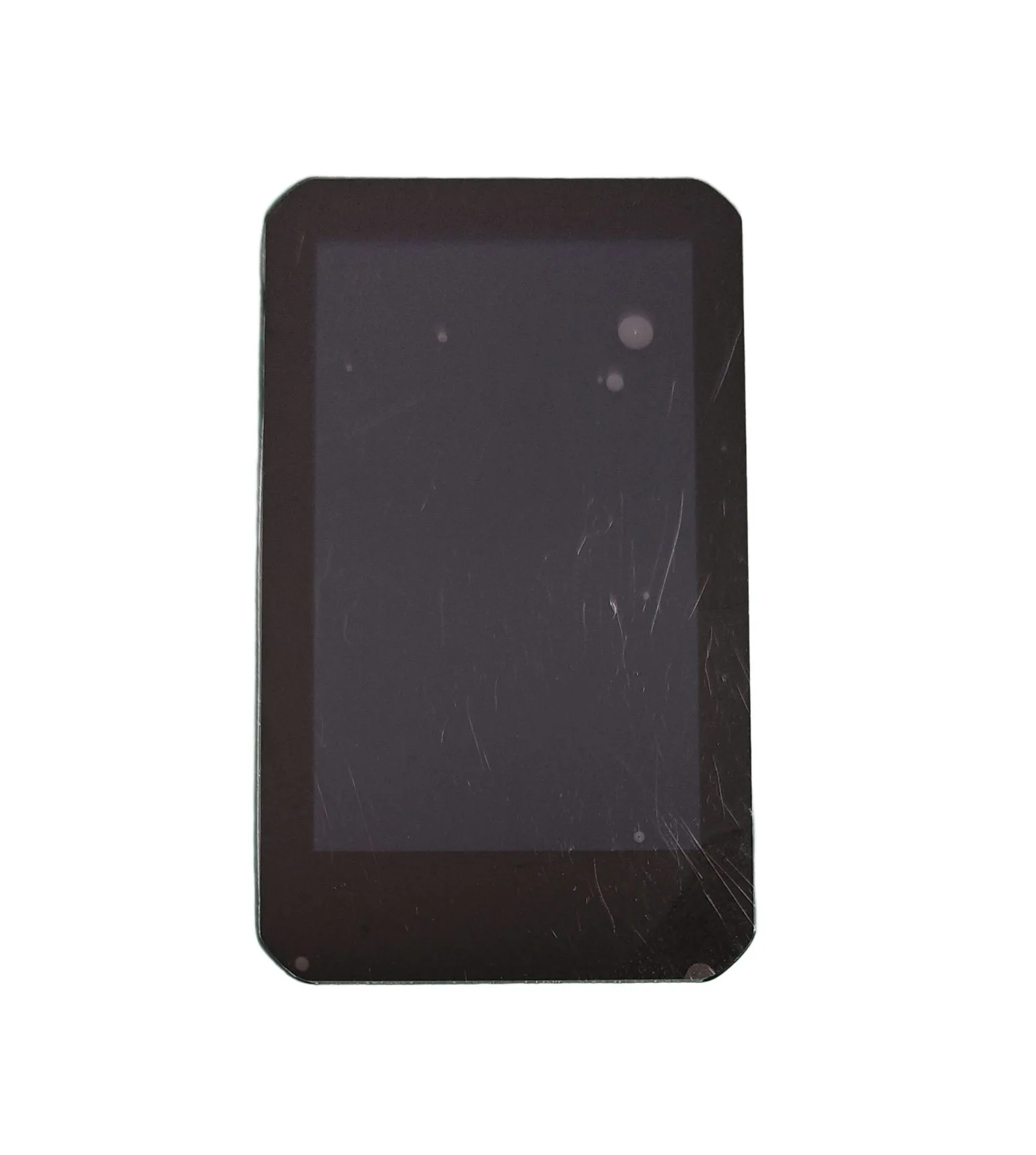

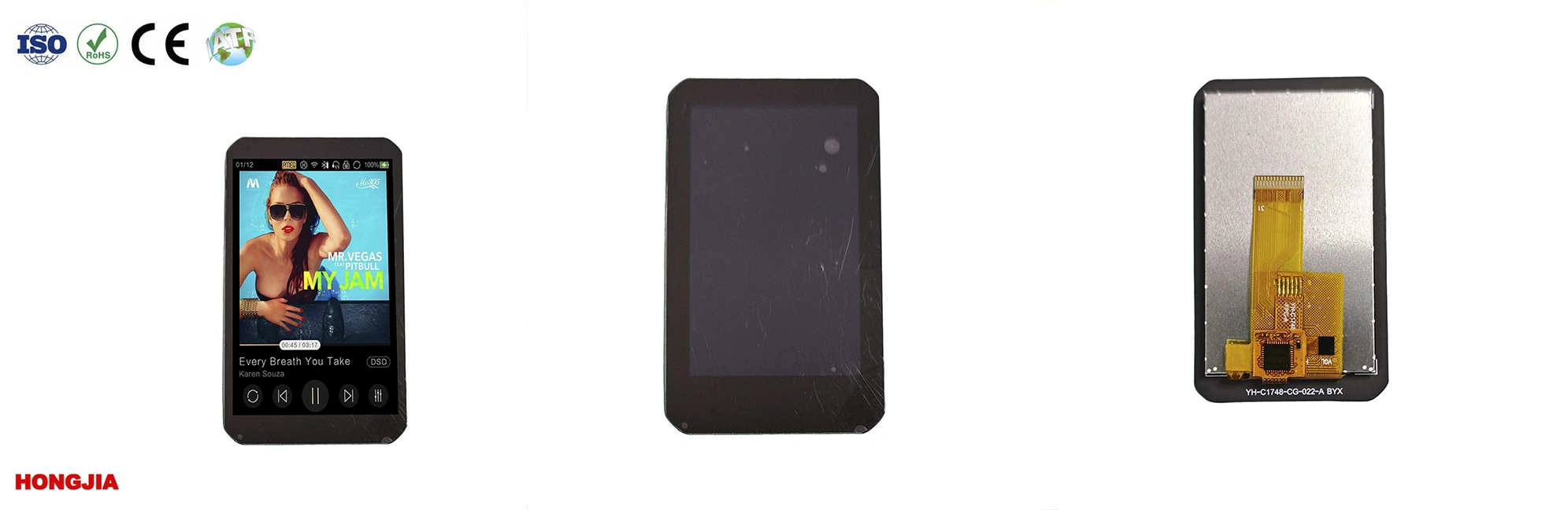

HONGJIA 2,2 tuuman IPS-näyttö kosketuksella 480 × 800 MIPI yhdistää näytön ja kosketustoiminnot yhdeksi moduuliksi, mikä tarjoaa asennusvalmiin ratkaisun pienikokoisille elektroniikkatuotteille. HJ2201-01FPC-A1 käyttää 2,2 tuuman IPS TFT -paneelia, jonka resoluutio on 480(RGB) × 800, ja projisoidun kapasitiivisen kosketusrakenteen.

Toisin kuin erilliset LCD- ja kosketuskokoonpanot, tämä moduuli yhdistää näytön ja kosketuspaneelin yhdellä joustavalla kaapelilla, mikä auttaa suunnittelijoita vähentämään sisäisten johdotuksen monimutkaisuutta ja parantamaan kokoonpanon tehokkuutta. Täyden katselukulman suorituskyvyn, MIPI-näytön tiedonsiirron, I2C-kosketusohjauksen ja monikosketusominaisuuden ansiosta se sopii interaktiivisille laitteille, jotka vaativat sekä visuaalista että kosketussyöttöä.

Yksi moduuli, joka integroi näyttölähdön ja kosketussyötön

Tuotteissa, jotka vaativat sekä näytön että kosketustoiminnon, kahden erillisen komponentin integrointi voi lisätä suunnittelun monimutkaisuutta. HONGJIA 2,2 tuuman IPS-näyttö Touch 480 × 800 MIPI -näytöllä yhdistää TFT LCD -moduulin ja kapasitiivisen kosketuspaneelin yhdeksi integroiduksi rakenteeksi.

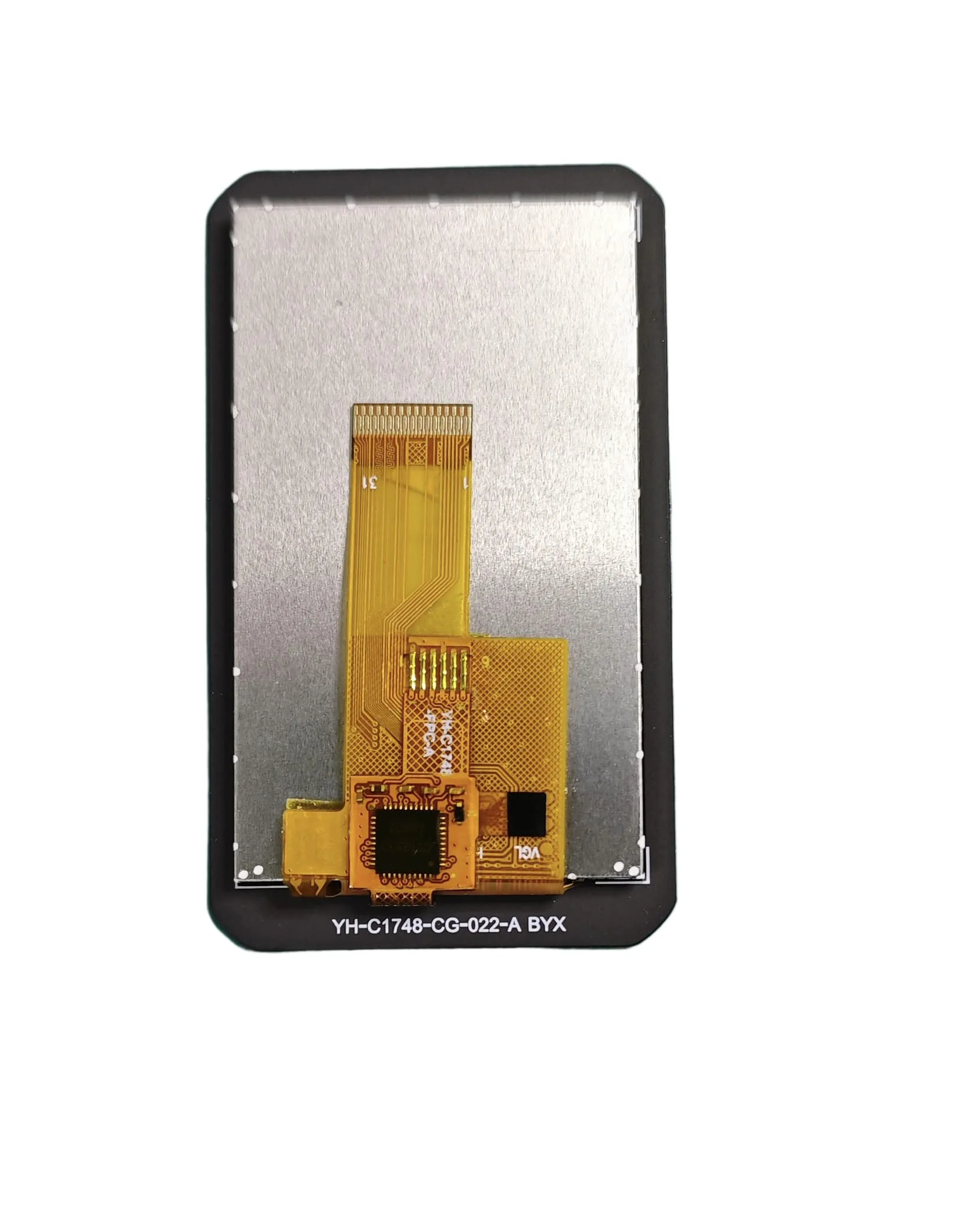

Näyttö- ja kosketuspiirit on yhdistetty jaetun joustavan kaapelin kautta, jolloin tuotekehittäjät voivat yksinkertaistaa mekaanista suunnittelua, vähentää liitoskohtia ja lyhentää integrointiprosessia.

Suunniteltu interaktiivisille elektronisille tuotteille

Tämä moduuli on suunniteltu laitteille, joissa käyttäjät tarvitsevat suoraa näyttövuorovaikutusta yksinkertaisen tiedon näyttämisen sijaan.

Projisoitu kapasitiivinen kosketuspaneeli tukee monikosketustoimintoa ja tarjoaa sujuvan hallinnan valikoissa liikkumista, parametrien säätöä ja interaktiivisia toimintoja kompakteissa elektronisissa tuotteissa.

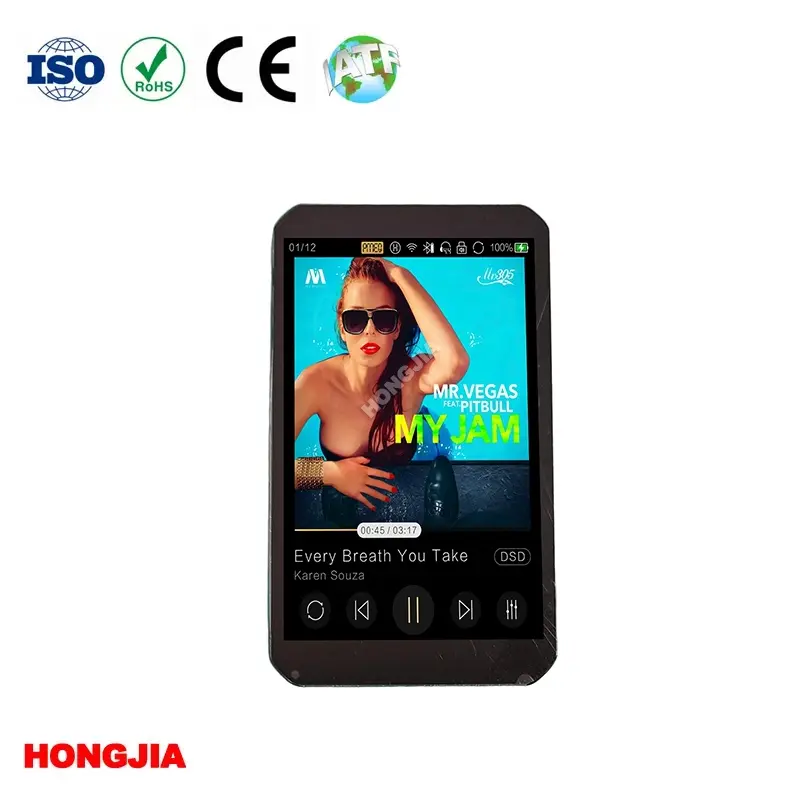

IPS-näyttö tuo yksityiskohtaisia ​​kuvia pienessä muodossa

Vaikka moduuli on suunniteltu 2,2 tuuman kokoiseksi, se tarjoaa korkean 480(RGB) × 800 pikselin resoluution, mikä tarjoaa tarkempia kuvan yksityiskohtia verrattuna yleisiin 240 × 320 -näyttöratkaisuihin.

IPS-paneeli tukee KAIKKI katselusuuntaa säilyttäen tasaisen kirkkauden ja värien suorituskyvyn eri kulmista katsottuna.

Tekniset tiedot

Kapasitiivisen kosketusnäytön tekniset tiedot

TFT LCD -moduulin tekniset tiedot

Erilliset viestintäkanavat joustavaa laitteistosuunnittelua varten

LCD-osio käyttää MIPI-liitäntää näytön tiedonsiirtoon, kun taas kosketuspaneeli kommunikoi I2C-liitännän kautta.

Tämän rakenteen ansiosta insinöörit voivat hallita näytön ulostuloa ja kosketussyöttöä itsenäisesti, mikä tarjoaa enemmän joustavuutta eri pääohjausalustoilla sovitettaessa.

Kosketuspaneeli, joka on suunniteltu pitkäaikaiseen käyttöön

Kapasitiivinen kosketuskerros käyttää lasipeiterakennetta, jonka kovuus on ≥7H ja läpinäkyvyys ≥87 %.

Kestävä pinta parantaa päivittäisen käytön kestävyyttä säilyttäen samalla selkeän valonläpäisyn, mikä tekee moduulista sopivan usein käytettäviin kädessä pidettäviin ja kannettaviin laitteisiin.

Kompaktit mitat rajoitetun tilan tuotesuunnitteluun

Integroitu kosketusnäytön rakenne pitää moduulin kompaktina ja tarjoaa sekä näyttö- että syöttötoiminnot.

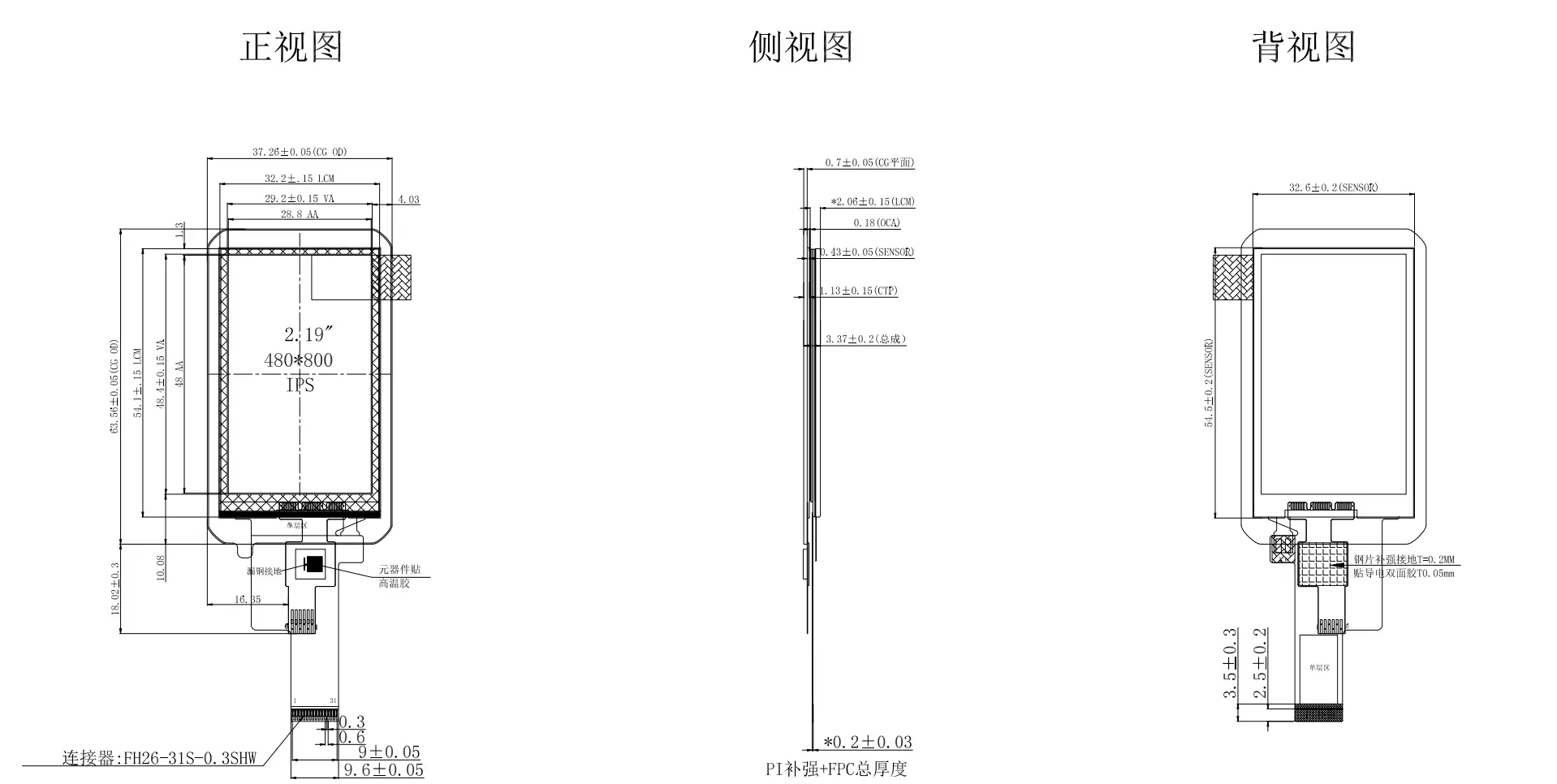

TFT LCD:n aktiivinen alue on 28,8 (L) × 48 (K) mm ja kosketusmoduulin ääriviivan koko on 37,26 (K) × 63,56 (L) × 3,37 (P) mm, joten se sopii tuotteille, joissa asennustilaa on rajoitetusti.

Sopii kannettavien ja sulautettujen laitteiden kehittämiseen

HONGJIA 2,2 tuuman IPS-näyttö Touch 480 × 800 MIPI -näytöllä voidaan integroida erilaisiin elektroniikkatuotteisiin, mukaan lukien:

• toimintakamerat

• Kannettavat pelikonsolit

• Automotive Smart Keys

• Kauko-ohjaimet

• Älykkäät puettavat laitteet

• Upotetut ohjauspaneelit

Korkearesoluutioisen näytön ja monikosketusominaisuuden yhdistelmä auttaa valmistajia kehittämään kompakteja laitteita, jotka parantavat käyttäjän vuorovaikutusta.

HONGJIA-näytönvalmistuskokemus

HONGJIA keskittyy LCD-näyttömoduuleihin ja kosketusnäyttöratkaisuihin, jotka kattavat tuotekehityksen, valmistuksen ja teknisen tuen.

Yli 12 vuoden kokemuksella HONGJIA toimittaa näyttöratkaisuja 0,99-12,1 tuumasta, mukaan lukien vakiomoduulit ja mukautetut näyttökokoonpanot. Globaalille asiakkaille tarjotaan ammattitaitoista teknistä tukea ja 36 kuukauden huoltopalvelua.

Usein kysytyt kysymykset

1. Mitä eroa on HONGJIA 2,2 tuuman kosketusnäytöllä IPS-näytöllä ja tavallisella LCD-näytöllä? Vakio-LCD-moduuli tarjoaa vain kuvan näytön, kun taas tässä mallissa on projisoitu kapasitiivinen kosketuspaneeli IPS-näytön kanssa. Yhdistetty rakenne mahdollistaa sekä visuaalisen tulosteen että kosketusohjauksen yhdessä kompaktissa moduulissa.

2. Miten kosketuspaneeli liitetään näyttömoduuliin? Näyttö- ja kosketustoiminnot on integroitu yhdistetyn joustavan kaapelirakenteen avulla. LCD-näyttö käyttää MIPI-liitäntää, kun taas kosketuspaneeli kommunikoi I2C-liitännän kautta, mikä helpottaa laitteiston integrointia.

3. Tukeeko tämä 2,2 tuuman kosketusnäyttö monikosketustoimintoa? Kyllä. Kapasitiivinen kosketuspaneeli käyttää projisoitua kapasitiivista kosketustekniikkaa ja tukee monikosketustoimintoja, mikä tarjoaa sujuvan ja tarkan vuorovaikutuksen elektronisille laitteille.

4. Mitä kosketusohjaimen IC:tä tässä moduulissa käytetään? Kosketuspaneeli käyttää CST3530-kosketusohjainpiiriä, joka tukee vakaata kosketussignaalin käsittelyä I2C-viestintäliitännän kautta.

5. Minkä tyyppiset sovellukset voivat käyttää tätä integroitua kosketusnäyttömoduulia? Moduuli sopii kompakteihin elektronisiin tuotteisiin, jotka vaativat sekä näyttö- että kosketustoimintoja, mukaan lukien toimintakamerat, kannettavat pelikonsolit, autojen älyavaimet, kaukosäätimet, puettavat laitteet ja sulautetut ohjausjärjestelmät.

6. Voiko HONGJIA tarjota räätälöityjä LCD- ja kosketusnäyttöratkaisuja? Kyllä. HONGJIA tarjoaa LCD-moduuleja ja integroituja kosketusnäyttöratkaisuja, joissa on eri kokoja, liitäntöjä ja kokoonpanoja. Tekninen tuki ja räätälöintipalvelut ovat saatavilla asiakkaan tuotevaatimusten mukaan.
